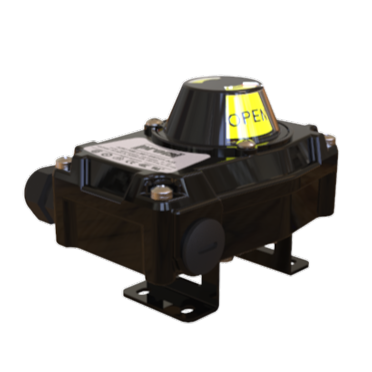

Hộp Công Tắc Tín Hiệu Đóng/Mở Proval A250 (Limit Switch Box)

Hộp Công Tắc Tín Hiệu Đóng/Mở Proval A250 (Limit Switch Box)

Hộp công tắc tín hiệu đóng/mở Proval A250 là thiết bị gắn trực tiếp lên bộ truyền động khí nén (actuator). Thiết bị có nhiệm vụ chuyển đổi chuyển động cơ học của van thành tín hiệu điện truyền về tủ điều khiển trung tâm (PLC) và hiển thị trực quan trạng thái Đóng/Mở tại chỗ.

1. Cấu Tạo Và Vật Liệu Chi Tiết

Hộp công tắc Proval A250 được chế tạo từ các vật liệu cao cấp, đảm bảo khả năng chống ăn mòn và độ bền cơ học vượt trội:

• Vỏ và nắp hộp (Housing & Cover): Hợp kim nhôm đúc áp lực cao (Die-cast Aluminum), sơn phủ tĩnh điện Epoxy dày.
• Trục truyền động (Shaft): Thép không gỉ (AISI 304), thiết kế chuẩn NAMUR VDI/VDE 3845.
• Bộ hiển thị (Visual Indicator): Nhựa Polycarbonate chịu lực, thiết kế dạng mái vòm 3D với hai màu Vàng (Open) và Đỏ (Closed).
• Vật liệu làm kín (Seals): Cao su NBR chịu dầu và chịu thời tiết.

Sự kết hợp giữa nhôm đúc áp lực cao và sơn phủ Epoxy giúp thân hộp đạt cấp bảo vệ IP67, chống chịu va đập và ngăn chặn hoàn toàn sự xâm nhập của bụi bẩn, nước mưa hay hóa chất ăn mòn. Trục bằng thép không gỉ AISI 304 ngăn ngừa tình trạng kẹt trục do oxy hóa, đảm bảo thiết bị vận hành liên tục trong môi trường khắc nghiệt.

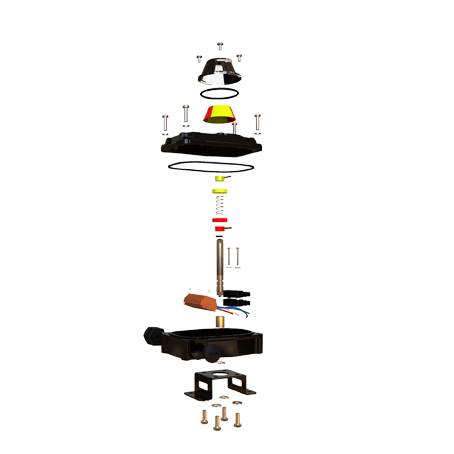

Số TT	Tên chi tiết	Vật liệu
1	Spacer (ống đệm)	Đồng thau (Brass)
2	Stem (trục)	Inox SS420
3	CAM-1 (cam vị trí 1)	Delrin (POM)
4	CAM-2 (cam vị trí 2)	Delrin (POM)
5	Spring (lò xo cam)	Inox SS420
6	Stem O-Ring (gioăng trục)	NBR
7	O/C Indicator (chỉ thị mở/đóng)	ABS
8	Indicator Glass (kính chỉ thị)	ABS
9	Body (vỏ chính)	Nhôm đúc áp lực
10	Cap (nắp đậy)	Nhôm đúc áp lực
11	Cam O-Ring (gioăng cam)	NBR
12	Washer (vòng đệm)	Inox SS304
13	Cap Screw (vít nắp)	Inox SS304
14	Cam Screw (vít cam)	Inox SS304
15	Switch (công tắc)	Tùy model
16	Switch Spacer (đệm công tắc)	Nhựa
17–29	Washer, Screw, Terminal, Cable Set...	Inox SS304 / Nhựa
26–27	Bracket MB-1, MB-2 (giá đỡ)	Thép

2. Nguyên Lý Hoạt Động

Nguyên lý hoạt động của Proval A250 dựa trên sự đồng bộ chuyển động cơ học và kích hoạt tín hiệu điện:



• Khi bộ truyền động khí nén xoay để đóng/mở van, trục của hộp switch Proval A250 (nối đồng trục) sẽ xoay một góc tương ứng.
• Khi van đạt đến vị trí hoàn toàn Đóng hoặc hoàn toàn Mở, vấu cam kẹp lò xo trên trục sẽ chạm vào Micro switch hoặc đi vào vùng nhận diện của Cảm biến tiệm cận (Proximity sensor).
• Tiếp điểm điện thay đổi trạng thái (Đóng sang Mở hoặc ngược lại), truyền tín hiệu điện tức thời về PLC để xác nhận trạng thái van. Đồng thời, cảnh báo 3D phía trên cũng xoay góc tương ứng để người vận hành nhận diện bằng mắt.

3. Thông Số Kỹ Thuật - Phân Loại

3.1. Thông Số Chung

Tiêu chuẩn lắp đặt: NAMUR VDI/VDE 3845.

Cấp bảo vệ vỏ: IP67 tiêu chuẩn (Chống nước và bụi).

Nhiệt độ làm việc: -20°C đến +80°C.

Số điểm đấu nối: Cầu đấu 8 cực (Terminal block 8 points).

Cổng luồn cáp: 2 cổng ren PG13.5 (Tùy chọn: M20 x 1.5).

3.2. Phân Loại

Phân nhóm	Ký hiệu	Loại công tắc	Phù hợp cho
Cơ học (Mechanical)	A250 PSM	Micro switch cơ – tiếp điểm vật lý	Ứng dụng thông thường, công nghiệp phổ thông
Cảm biến từ (Proximity)	A250 PSP	Cảm biến tiệm cận – không tiếp xúc	Môi trường rung động cao, yêu cầu tuổi thọ cao, ứng dụng intrinsically safe
Chống cháy nổ (Ex)	A250 PSX	Cơ hoặc proximity + vỏ chống cháy nổ	Zone 1/2, ATEX, môi trường nguy hiểm

4. Ứng Dụng Tiêu Biểu

Hộp công tắc tín hiệu Proval A250 được ứng dụng rộng rãi trong các hệ thống tự động hóa lưu chất, bao gồm:

• Hệ thống xử lý nước và nước thải: Giám sát trạng thái các van bướm, van bi điều khiển khí nén trong các đường ống cấp nước, xử lý bùn.
• Nhà máy hóa chất và dầu khí: Sử dụng phiên bản cảm biến tiệm cận (Model A250 PSP) để đảm bảo an toàn tuyệt đối, chống cháy nổ tại các khu vực nguy hiểm.
• Ngành thực phẩm và đồ uống (F&B): Nhờ vỏ nhôm sơn phủ Epoxy chống ăn mòn và chuẩn IP67, thiết bị hoạt động tốt trong các khu vực thường xuyên tẩy rửa bằng tia nước áp lực cao.
• Nhà máy điện, dệt nhuộm và sản xuất giấy: Kiểm soát dòng chảy của hơi nóng, khí nén và các chất lỏng công nghiệp khác trong dây chuyền sản xuất tự động.

Kết Luận

Với thiết kế tối ưu hóa hướng đến người sử dụng, kết cấu cơ khí vững chắc từ các vật liệu tuyển chọn và các linh kiện điện tử chất lượng cao từ các thương hiệu hàng đầu thế giới, Hộp công tắc tín hiệu đóng/mở Proval A250 chính là giải pháp đáng tin cậy nhất để giám sát và phản hồi trạng thái van khí nén cho công trình của bạn.
