Lọc Y (Y-strainer) trong đường ống công nghiệp: công dụng và cách chọn kích thước

Tại các nhà máy sản xuất ở Bình Dương và Đồng Nai, tôi từng ghi nhận nhiều trường hợp bơm trục đứng giá vài trăm triệu đồng hỏng cánh chỉ sau 2 tháng vận hành. Nguyên nhân không nằm ở chất lượng bơm, mà vì đường ống thiếu một chiếc Y-strainer công nghiệp đạt chuẩn. Khí hậu nóng ẩm tại Việt Nam làm tăng tốc độ ăn mòn đường ống thép, sinh ra lượng lớn vảy gỉ sét bám theo dòng lưu chất. Thiếu thiết bị lọc cơ học ở đầu nguồn, các thiết bị đắt tiền phía sau gần như cầm chắc án phạt hỏng hóc.

Lọc Y là gì và hoạt động ra sao?

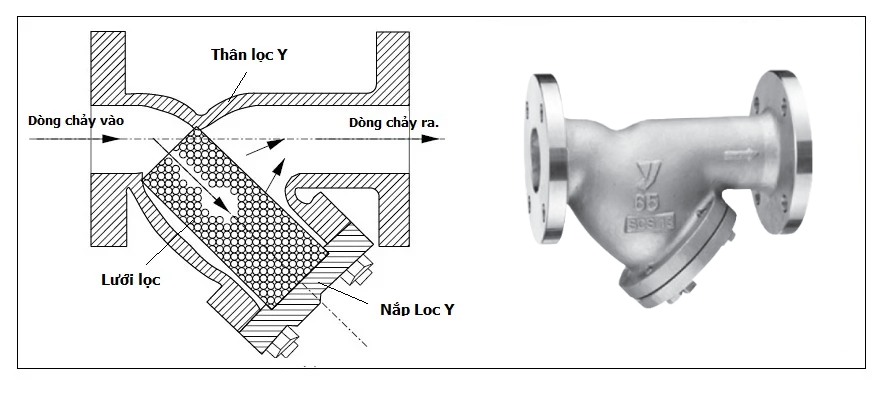

Lọc Y (Y-strainer) là thiết bị lọc cơ học trên đường ống có thiết kế thân hình chữ Y, bên trong chứa lưới lọc bằng inox để giữ lại cặn bẩn, rác cơ học và vảy gỉ sét. Khi dòng lưu chất chảy qua, cặn rắn bị giữ lại ở bầu lọc nhánh chéo, còn dòng chất lỏng hoặc khí sạch tiếp tục đi sang đầu ra.

Bản chất của lọc Y là một thiết bị bảo vệ thụ động nhưng bắt buộc trong mọi hệ thống đường ống. Dòng lưu chất (nước, hơi nước, hóa chất, nén khí) khi đi vào cổng vào của lọc Y sẽ bị hướng chảy dốc xuống phần nhánh chéo hình chữ Y. Tại đây, lưới lọc dạng hình trụ chắn ngang đường đi. Các hạt cặn có kích thước lớn hơn mắt lưới sẽ bị chặn lại và rơi xuống đáy bầu lọc. Dòng lưu chất sạch xuyên qua các lỗ lưới và thoát ra cổng xuất.

Trong một dự án lắp đặt hệ thống cấp nước làm mát lò hơi tại Long An, chúng tôi gặp sự cố đường ống cấp trượt áp nghiêm trọng. Khi tháo nắp xả đáy của Y-strainer công nghiệp ra kiểm tra, toàn bộ bầu lọc bị bịt kín bởi xỉ hàn sót lại sau quá trình thi công cơ điện. Sau khi sục rửa lưới lọc và lắp lại, lưu lượng nước cấp khôi phục ngay lập tức về mức thiết kế 45 m³/h. Quá trình này diễn ra hoàn toàn bằng cơ học, không tiêu tốn điện năng hay yêu cầu cảm biến phức tạp.

Không lắp lọc Y có ảnh hưởng gì đến van và bơm?

Không lắp lọc Y khiến cặn gỉ, xỉ hàn và cát sạn di chuyển tự do trong đường ống, va đập trực tiếp vào cánh bơm làm mòn nón bơm, trầy xước bề mặt làm kín của đĩa van bi và gây kẹt ty van điều khiển. Hậu quả là van bị rò rỉ, bơm suy giảm áp suất và hệ thống ngưng hoạt động bất ngờ.

Hệ thống bơm và van công nghiệp được chế tạo với độ hở cơ khí rất nhỏ để đảm bảo độ kín khít. Khi hạt cặn cứng lọt qua, chúng đóng vai trò như hạt đá mài bào mòn cánh quạt máy bơm cao áp. Đối với van giảm áp hoặc van điện từ, chỉ cần một hạt cát nhỏ mắc vào màng van hoặc lỗ tiết lưu pilot, van sẽ kẹt ở trạng thái mở hoàn toàn hoặc đóng không kín, gây tràn chất lỏng hoặc thất thoát áp suất hơi nghiêm trọng.

Sự cố thực tế tôi từng xử lý tại một nhà máy dệt nhuộm ở Vũng Tàu là minh chứng rõ nhất. Nhà máy sử dụng 8 bẫy hơi đồng kim cho dàn sấy, nhưng chỉ sau 3 tuần, có 5 bẫy hơi xì steam liên tục. Mức tiêu thụ than đá tăng 18% mỗi ngày. Nguyên nhân là vảy gỉ sét từ đường ống thép đúc cũ bóc tách, chui thẳng vào lòng bẫy hơi làm đĩa đệm không thể đóng kín. Việc bổ sung lọc Y bảo vệ van và bơm ở phía trước cụm bẫy hơi đã chấm dứt hoàn toàn hiện tượng này, tiết kiệm hơn 40 triệu đồng tiền nhiên liệu mỗi tháng.

Cách chọn kích thước lưới lọc Y theo lưu lượng và độ mịn cần lọc

Việc chọn lọc Y trong đường ống không dừng lại ở việc chọn đường kính danh nghĩa (DN) bằng với đường ống. Yếu tố quyết định hiệu quả vận hành là tổn thất áp suất (ΔP), vật liệu thân van và độ mịn của lưới lọc (tính theo Mesh hoặc Micron). Lưới lọc quá dày sẽ gây tụt áp đường ống, còn lưới lọc quá thưa sẽ không bảo vệ được thiết bị phía sau.

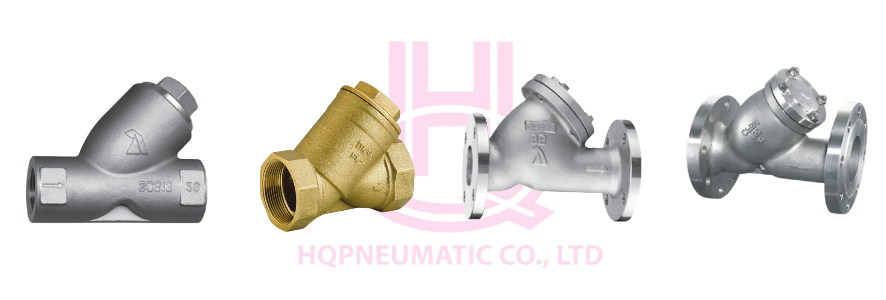

Tiêu chí kỹ thuật	Lọc Y Đồng / Gang (DN15 - DN300)	Lọc Y Thép Carbon (DN25 - DN400)	Lọc Y Inox 304/316 (DN15 - DN300)
Kích thước danh nghĩa (DN/inch)	DN15 – DN300 (1/2" – 12")	DN25 – DN400 (1" – 16")	DN15 – DN300 (1/2" – 12")
Áp suất làm việc (bar/PSI)	PN10 – PN16 (145 – 232 PSI)	PN25 – PN40/Class 150-300	PN16 – PN40/Class 150-300
Nhiệt độ làm việc (°C)	-10°C đến 120°C	-20°C đến 400°C	-20°C đến 220°C (Gioăng PTFE)
Kiểu kết nối	Ren NPT/BSPT hoặc Mặt bích BS/DIN	Mặt bích ASME/ANSI, DIN	Ren, Mặt bích, Clamp vi sinh
Tiêu chuẩn áp dụng	BS EN 558, JIS B2031	ASME B16.34, API 598	DIN 3202, ISO 5211, ATEX
Ứng dụng phù hợp	Cấp thoát nước sinh hoạt, HVAC, PCCC	Hơi nóng steam, dầu truyền nhiệt, hóa chất nhẹ	Thực phẩm, bia rượu, dược phẩm, hóa chất ăn mòn

Dưới đây là 4 ưu điểm thực tế khi tính toán chuẩn cách chọn lọc Y theo lưu lượng và mật độ lưới lọc:

• Duy trì lưu lượng thiết kế: Chọn đúng diện tích bề mặt lưới lọc giúp tổn thất áp suất khi lưu chất qua lọc Y luôn dưới 0.1 bar ở trạng thái sạch.
• Kéo dài tuổi thọ hạt bơm: Loại bỏ 99% tạp chất có kích thước lớn hơn 100 Micron, giảm nguy cơ mài mòn cơ khí buồng bơm.
• Tối ưu hóa chi phí đầu tư: Sử dụng thân gang đúc cho hệ nước lạnh và thân thép cho hệ steam giúp tiết kiệm 30–40% chi phí so với việc dùng inox cho toàn bộ nhà máy.
• Dễ dàng tích hợp xả tự động: Nắp xả đáy của Y-strainer cho phép gắn van bi điều khiển điện để xả cặn định kỳ mà không cần ngưng ca sản xuất.

Trong thực tế sản xuất tại Việt Nam, lọc Y được ứng dụng rộng rãi ở 3 nhóm ngành chủ lực:

• Trạm bơm cấp nước & xử lý nước thải: Các đường ống DN150 – DN300 thường dùng lọc Y thân gang nối bích PN16, lưới lọc 20–40 Mesh để chặn rác vón cục trước khi vào máy bơm ly tâm công suất lớn.
• Hệ thống lò hơi & đường ống Steam: Sử dụng lọc Y thép đúc WCB hoặc inox DN25 – DN100 chịu áp PN25/PN40, lưới lọc 60–80 Mesh đặt ngay trước cụm van giảm áp và bẫy hơi.
• Nhà máy thực phẩm, sữa & đồ uống: Bắt buộc dùng lọc Y inox 316L chuẩn kết nối Clamp vi sinh, bề mặt đánh bóng Ra < 0.8 µm để chống bám khuẩn và dễ vệ sinh CIP.

Bao lâu nên vệ sinh lọc Y một lần?

Nên vệ sinh lọc Y định kỳ từ 1 đến 3 tháng/lần với hệ thống nước lạnh, và từ 3 đến 6 tháng/lần với hệ thống hơi steam. Tuy nhiên, thời điểm vệ sinh chính xác nhất là khi đồng hồ đo chênh áp trước và sau lọc Y báo mức chênh lệch vượt quá 0.5 đến 0.8 bar.

Kinh nghiệm thực chiến cho thấy việc vệ sinh lọc Y bao lâu một lần không nên thực hiện dựa vào cảm tính hay lịch cố định. Nếu đường ống mới đi vào vận hành hoặc vừa sửa chữa, lượng xỉ hàn và băng keo lụa dư thừa sẽ làm tắc lưới lọc chỉ sau 24 đến 48 giờ chạy thử. Cần tháo xả cặn ngay trong tuần đầu tiên.

Để kiểm soát tình trạng đóng cặn mà không cần tháo nắp lọc Y thủ công, tôi luôn khuyên các kỹ sư M&E lắp 2 đồng hồ áp suất tại cổng vào và cổng ra của lọc Y (hoặc dùng 1 đồng hồ chênh áp ΔP). Khi lọc Y còn sạch, độ tụt áp chỉ khoảng 0.05 – 0.1 bar. Khi kim chênh áp nhảy lên mức 0.5 bar, đó là tín hiệu cảnh báo lượng cặn đã chiếm hơn 50% diện tích lưới lọc, cần tiến hành sục rửa ngay để tránh làm sụt áp toàn tuyến.

Vị trí lắp đặt lọc Y đúng chuẩn trên đường ống

Lọc Y cần được lắp đặt ở phía trước (thượng nguồn) của các thiết bị nhạy cảm như máy bơm, van giảm áp, van điều khiển, van điện từ, đồng hồ đo lưu lượng và bẫy hơi. Hướng bầu lọc chứa lưới phải luôn chĩa xuống dưới để cặn bẩn tự rơi vào bầu thu cặn nhờ trọng lực.

Khi lắp đặt lọc Y trên đường ống nằm ngang, bầu lọc Y phải hướng xuống dưới nghiêng một góc 45 độ. Thiết kế này đảm bảo khi ngưng dòng chảy, cặn bẩn không bị dội ngược lại đường ống chính. Đối với đường ống đứng, chỉ được phép lắp lọc Y khi hướng dòng chảy đi từ trên xuống dưới. Nếu dòng chảy đi từ dưới lên, cặn bẩn sẽ rơi ngược lại van phía dưới mỗi khi tắt bơm.

Một chi tiết kỹ thuật nhỏ nhưng rất quan trọng: tại nắp đáy của lọc Y luôn có một nút xả ren (Drain plug). Khi thi công, bạn nên thay nút ren này bằng một van bi nhỏ cùng kích thước. Khi cần vệ sinh nhanh, kỹ thuật viên vận hành chỉ cần mở van bi này trong 5–10 giây để áp lực đường ống tự thổi bay cặn bẩn ra ngoài mà không cần ngắt hệ thống hay tháo rời toàn bộ nắp lọc Y.

Tối ưu hóa hệ thống đường ống công nghiệp bằng việc lựa chọn đúng lọc Y không chỉ giúp bảo vệ máy bơm và van đắt tiền mà còn đảm bảo quá trình vận hành liên tục, không bị ngắt quãng. Nếu bạn đang gặp vấn đề về rò rỉ van, tụt áp đường ống hoặc cần tư vấn chọn kích thước Y-strainer chuẩn xác cho nhà máy, hãy liên hệ ngay với đội ngũ kỹ thuật của chúng tôi để được hỗ trợ trực tiếp.
