VAN BI 3 THÂN điều khiển ĐIỆN covna

Giải Pháp Điều Khiển Lưu Lượng Tự Động Hóa Thế Hệ Mới

Trong môi trường công nghiệp hiện đại nơi tốc độ, độ chính xác và khả năng tự động hóa là yêu cầu tiên quyết, Van bi 3 thân điều khiển điện (3-Piece Electric Actuator Ball Valve) nổi lên như một giải pháp vượt trội. Sự kết hợp giữa kết cấu van bi 3 thân bền chắc và bộ truyền động điện chính xác tạo ra một thiết bị đáp ứng đồng thời cả hai yêu cầu: hiệu suất vận hành cao và khả năng tích hợp vào hệ thống tự động hóa thông minh.

1. Van Bi 3 Thân Điều Khiển Điện Là Gì?

Van bi 3 thân điều khiển điện là sự kết hợp giữa van bi 3 thân (3-piece ball valve) và bộ truyền động điện (electric actuator). Trong đó:

• "3 thân" (3-piece): thân van được cấu tạo từ 3 phần rời - thân giữa (trung thân) và 2 đầu kết nối hai bên. Thiết kế này cho phép tháo rời trung thân để vệ sinh, thay thế bi và seal mà không cần tháo toàn bộ van khỏi đường ống.
• "Actuator điện" (electric actuator): bộ truyền động dùng mô-tơ điện để tạo mô-men xoay bi van đóng/mở theo lệnh từ tín hiệu điện điều khiển giúp thay thế hoàn toàn thao tác thủ công.

Cấu Tạo 3 Thành Phần Chính

• Lõi van bi (Ball Valve Core): bi thép không gỉ được đánh bóng kết hợp seal PTFE chịu hóa chất, đảm bảo kín tuyệt đối khi đóng, không rò rỉ
• Bộ truyền động điện (Electric Actuator): mô-tơ điện tích hợp hộp số cung cấp mô-men xoay chính xác để điều khiển góc quay của bi van; có các chế độ failsafe (mở/đóng/giữ nguyên) khi mất điện
• Thân 3 thân (Modular Body): trung thân kết nối 2 đầu bằng bu-lông, tháo lắp nhanh mà không cần ngắt đường ống, giảm thời gian ngừng máy khi bảo trì

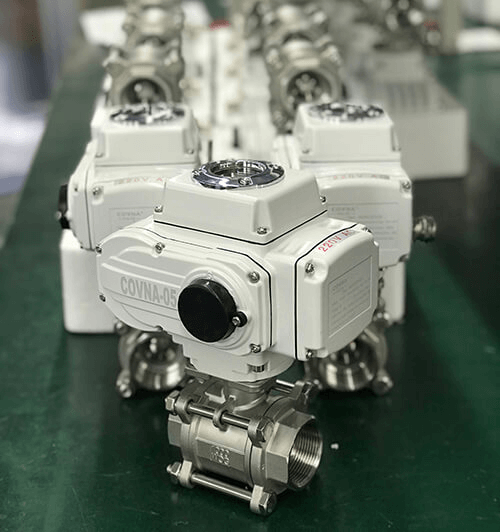

Van bi ren 3 thân điều khiển điện

2. Thông Số Kỹ Thuật

Thông số	Giá trị
Áp suất làm việc tối đa	Đến 900 PSI
Dải nhiệt độ làm việc	-20°C đến +200°C (tùy loại seal)
Góc quay	90° (đóng/mở hoàn toàn) hoặc 180° (điều tiết)
Vật liệu thân	Inox 304, inox 316, đồng thau (tùy chọn)
Vật liệu bi	Inox 304/316
Vật liệu seal/seat	PTFE, EPDM, Viton (FKM) tùy ứng dụng
Điện áp actuator	AC 220V / AC 110V / DC 24V (phổ biến nhất)
Tín hiệu điều khiển	On/Off (2 điểm) hoặc 4-20mA / 0-10V (điều tiết)
Cấp bảo vệ actuator	IP67 (tiêu chuẩn
Chứng nhận	CE, ISO, ATEX (tùy phiên bản)
Kết nối	Ren BSP/NPT, mặt bích ANSI/DIN, hàn
Lưu chất phù hợp	Nước, dầu, khí, hóa chất tương thích, slurry

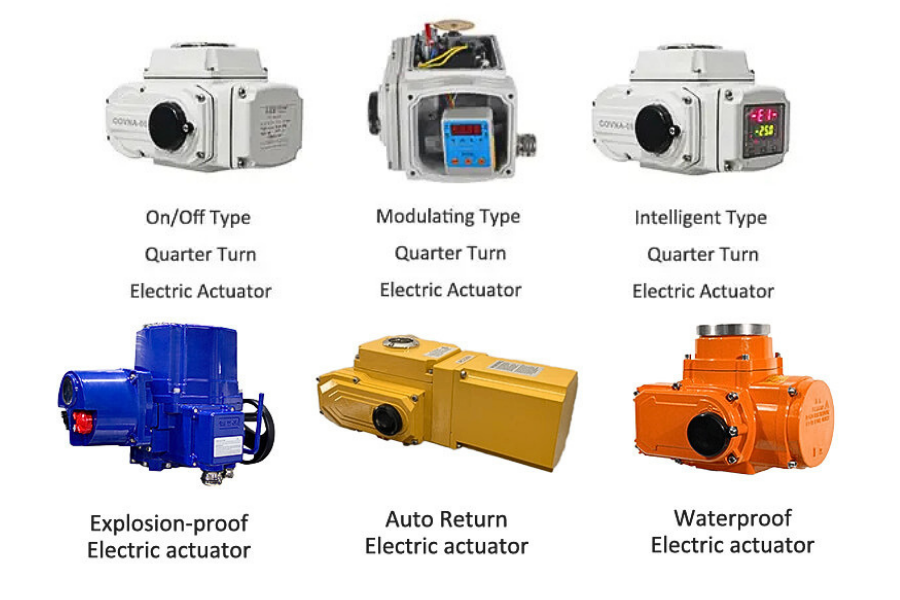

Phân loại đầu tác động điện Covna

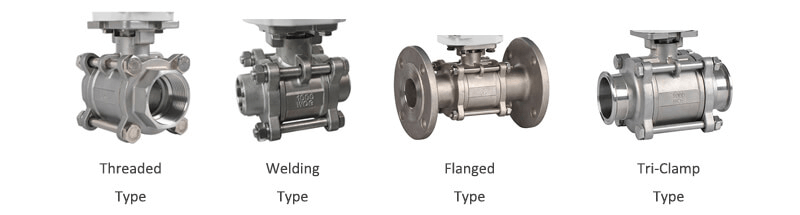

Phân loại thân van bi 3 thân Covna

3. Tính Năng Nổi Bật

3.1. Sẵn Sàng Cho Tự Động Hóa: PLC, SCADA & IoT

Actuator điện tích hợp đầy đủ giao tiếp tín hiệu điều khiển: ngõ vào ON/OFF 24VDC cho ứng dụng đóng mở đơn giản, và tín hiệu analog 4-20mA hoặc 0-10V cho ứng dụng điều tiết lưu lượng liên tục. Tích hợp trực tiếp với PLC, hệ thống SCADA, và các nền tảng IoT công nghiệp - phù hợp cho nhà máy thông minh (smart factory) và hệ thống giám sát từ xa.

3.2. Kết Cấu Bền Bỉ

Thân van inox 316 kết hợp seal PTFE và lớp phủ chống ăn mòn cho phép van hoạt động ổn định trong môi trường hóa chất ăn mòn, nước biển, nhiệt độ cao đến +200°C. Actuator bọc vỏ nhôm đúc với cấp bảo vệ IP67 chịu được môi trường ẩm ướt, bụi bẩn và tia nước áp lực.

3.3. Điều Khiển Lưu Lượng Chính Xác

Tùy theo loại actuator, van bi điện có thể hoạt động ở 2 chế độ:

• Chế độ ON/OFF: bi xoay 90° để đóng hoặc mở hoàn toàn đường ống - dùng cho ứng dụng chặn dòng, đóng cắt đơn giản
• Chế độ điều tiết (Modulating): bi xoay theo tỷ lệ tín hiệu 4-20mA - kiểm soát chính xác lưu lượng lỏng, khí hoặc slurry theo yêu cầu quy trình

Thêm vào đó, actuator có chức năng failsafe (mở về vị trí an toàn định sẵn khi mất điện) và phản hồi vị trí qua công tắc giới hạn hoặc bộ phát vị trí 4-20mA.

3.4. Nhỏ Gọn & Đa Năng

Thiết kế compact cho phép lắp đặt trong không gian hẹp, phù hợp hệ thống HVAC, dầu khí, thực phẩm và xử lý nước. Tương thích với nhiều giao thức kết nối actuator tiêu chuẩn ISO 5211, có thể thay thế actuator từ nhiều hãng khác nhau mà không cần thay thân van.

4. Tại Sao Chọn Thiết Kế 3 Thân?

So với van bi 1 thân (1-piece) và 2 thân (2-piece), thiết kế 3 thân mang lại lợi thế vượt trội trong các tình huống yêu cầu bảo dưỡng thường xuyên:

• Bảo trì dễ dàng: Hỗ trợ thay thế các chi tiết nhanh mòn như bộ gioăng phớt (seals), vòng đệm hoặc bi van trực tiếp ngay trên đường ống giúp giảm thiểu thời gian dừng máy.
• Tối ưu hóa chi phí: Nâng cấp hoặc thay thế linh hoạt từng linh kiện khi có hao mòn thay vì phải đầu tư thay mới toàn bộ cụm van.
• Khả năng thích ứng cao: Thiết kế theo các tiêu chuẩn kết nối công nghiệp (như ISO 5211), cho phép lắp lẫn và phối hợp hoàn hảo với nhiều thương hiệu bộ truyền động (actuator) khác nhau. Dễ dàng tích hợp vào cấu trúc hệ thống điều khiển hiện hữu, hỗ trợ linh hoạt nhiều phương thức truyền thông và mạng fieldbus (như Modbus, Profibus, hay CANopen).

5. Ứng Dụng Tiêu Biểu Theo Từng Ngành

5.1. Xử Lý Nước & Nước Thải

Van bi điện 3 thân tự động hóa việc đóng mở đường ống phân phối nước, kiểm soát lưu lượng châm hóa chất (Cl₂, NaOCl, PAC), điều khiển các trạm bơm theo tín hiệu cảm biến mực nước và lưu lượng kế - giảm thiểu hoàn toàn sự can thiệp thủ công.

5.2. Hóa Chất & Dầu Khí

Với vật liệu inox 316 + seal PTFE/Viton, van xử lý an toàn các lưu chất ăn mòn mạnh, kiểm soát đường ống cao áp từ xa trong môi trường nguy hiểm. Phiên bản ATEX phù hợp cho Zone 1/2 trong nhà máy lọc dầu, hóa chất và khai khoáng.

5.3. Dược Phẩm & Thực Phẩm

Thiết kế 3 thân giúp tháo rời vệ sinh CIP/SIP nhanh chóng mà không cần dừng toàn bộ hệ thống. Vật liệu tiếp xúc đạt tiêu chuẩn FDA, EHEDG - an toàn cho quy trình sản xuất thực phẩm và dược phẩm.

5.4. HVAC & Tòa Nhà Thông Minh

Van bi điện điều tiết lưu lượng nước lạnh/nước nóng trong hệ thống điều hòa trung tâm, tích hợp với BMS (Building Management System) để tối ưu hóa năng lượng và kiểm soát nhiệt độ tự động.

5.5. Nông Nghiệp & Tưới Tiêu

Điều khiển đóng mở từng vùng tưới theo lịch trình hoặc cảm biến ẩm đất - tự động hóa hoàn toàn hệ thống tưới tiêu quy mô lớn mà không cần nhân công vận hành trực tiếp.

Kết Luận

Van bi 3 thân điều khiển điện là lựa chọn tối ưu cho các hệ thống công nghiệp cần kết hợp độ bền cơ học, khả năng bảo dưỡng linh hoạt và tích hợp tự động hóa thông minh. Thiết kế 3 thân giải quyết triệt để bài toán chi phí bảo trì; actuator điện mở ra cánh cửa kết nối với PLC, SCADA và IoT; vật liệu inox + PTFE đảm bảo tuổi thọ vượt trội trong môi trường khắc nghiệt nhất.
