VAN BI PROVAL V201 SERIES

1. Giới Thiệu Thương Hiệu Proval & Dòng Van V201

Proval là thương hiệu van công nghiệp được sản xuất bở iThổ Nhĩ Kỳ – thành lập năm 2001 bởi đội ngũ kỹ sư giàu kinh nghiệm với mục tiêu xây dựng thương hiệu van công nghiệp uy tín tầm quốc tế. Tên PROVAL là kết hợp của từ "process" và "valve" – phản ánh định hướng sản phẩm phục vụ điều khiển quy trình công nghiệp.

Hiện nay sản phẩm Proval được sử dụng tại hơn 85 quốc gia, phục vụ đa dạng lĩnh vực: hóa chất, khai thác mỏ, thép, xi măng, hàng hải, dược phẩm, thực phẩm, xử lý nước và các ứng dụng công nghiệp tổng hợp. Mỗi sản phẩm được kiểm tra 100% tại nhà máy trước khi xuất xưởng và có mã QR truy xuất nguồn gốc.

V201 Series là dòng van bi thân 2 mảnh (2-Piece Body) kết nối ren tiêu chuẩn của Proval – được thiết kế cho ứng dụng đóng/mở hoàn toàn (on/off) trong hệ thống đường ống dẫn khí, lỏng và hơi nước. Đây là dòng van phổ biến nhất trong danh mục Proval, kết hợp giữa thiết kế full bore, vật liệu chất lượng cao.

2. Thông Số Kỹ Thuật

Kích thước & Áp suất	Nhiệt độ làm việc
Kích thước: DN8 – DN100 (1/4” – 4”) Áp suất làm việc: PN63 Kiểu kết nối: ren BSP Tiêu chuẩn: DIN 3202-M3, ISO5211	PTFE: -60°C → +230°C G-PTFE: -60°C → +260°C PEEK: -40°C → +280°C

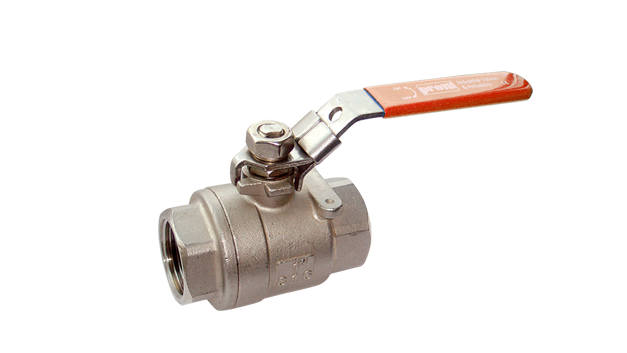

Van bi V201

3. Cấu Tạo & Đặc Điểm Kỹ Thuật

3.1. Thân 2 Mảnh (2-Piece Body)

Van bi V201 có thiết kế 2 mảnh (2-piece body), gồm các thành phần chính:

• Body (thân van): Inox AISI 316 → chống ăn mòn tốt
• Ball (bi van): Inox 316, dạng floating ball
• Seat (gioăng làm kín): PTFE / G-PTFE / PEEK
• Stem (trục): Inox 316
• Handle (tay gạt): Inox + bọc vinyl
• Seal & packing: PTFE

👉 Thiết kế floating ball giúp tăng độ kín, seat PTFE làm ma sát thấp, tuổi thọ cao, thân 2 mảnh dễ bảo trì hơn loại 1 mảnh.

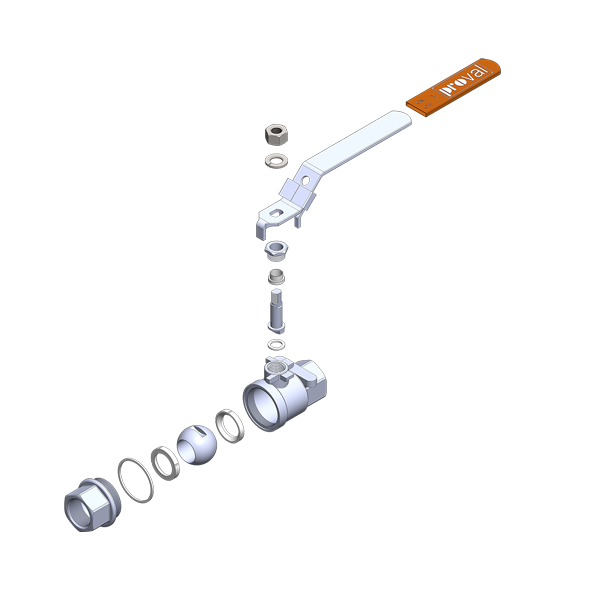

Cấu tạo V201

3.2. Không Tổn Thất Lưu Lượng

Full bore (hay full port) nghĩa là lỗ trong bi van có đường kính bằng đường kính trong ống nối. Khi van mở hoàn toàn, dòng chảy không bị thu hẹp, hệ số kháng lực Cv đạt tối đa. Đây là yêu cầu bắt buộc trong các hệ thống:

• Đường ống cần pig (pigging) để làm sạch
• Hệ thống đo lưu lượng yêu cầu dòng chảy không bị xáo trộn
• Ứng dụng cần lưu lượng cao, tổn thất áp suất tối thiểu
• Đường ống dẫn lưu chất có hạt rắn lơ lửng

3.An Toàn Khi Áp Suất Cao

Thân dưới (stem) được thiết kế blowout-proof (chống văng ra ngoài): kết cấu giữ thân dưới không cho phép nó bị đẩy ra ngoài dưới áp suất cao dù có sự cố vỡ gioăng. Đây là yêu cầu an toàn bắt buộc theo tiêu chuẩn ISO 17292 và API 608 cho van bi áp suất cao.

3.4. PTFE / RPTFE Seat – Linh Hoạt Theo Môi Trường

Hoạt động tốt trong dải -60°C đến +280°C, phù hợp với hầu hết môi trường công nghiệp thông thường.

4. Ứng Dụng

Van V201 được sử dụng rộng rãi trong:

• Hệ thống khí nén, khí gas
• Đường ống nước công nghiệp
• Hệ thống hơi (steam)
• Nhà máy thực phẩm, đồ uống
• Ngành hóa chất
• Xử lý nước & nước thải

Kết Luận

Van bi V201 là dòng van 2 mảnh, ren BSP, áp cao PN63, phù hợp cho hầu hết ứng dụng công nghiệp từ nước, khí đến hơi nóng. Với thiết kế chắc chắn, vật liệu inox 316 và khả năng chịu nhiệt tốt, đây là lựa chọn cân bằng giữa hiệu năng – độ bền – chi phí
