Van bướm điều khiển bằng tay và bằng khí nén: khác nhau thế nào?

Nhiều chủ doanh nghiệp và kỹ sư bảo trì tại Việt Nam muốn tự động hóa hệ thống đường ống nhưng lo ngại chi phí đầu tư ban đầu lớn. Khí hậu nóng ẩm đặc trưng cùng hiện tượng sụt áp lưới điện thường xuyên xảy ra là rào cản lớn nếu sử dụng các loại van điện từ công suất lớn. VNên vệc chuyển hướng sang cụm van bướm điều khiển khí nén (pneumatic actuator) mang lại độ bền cơ học cao, tốc độ đóng mở cực nhanh và vận hành an toàn tuyệt đối.

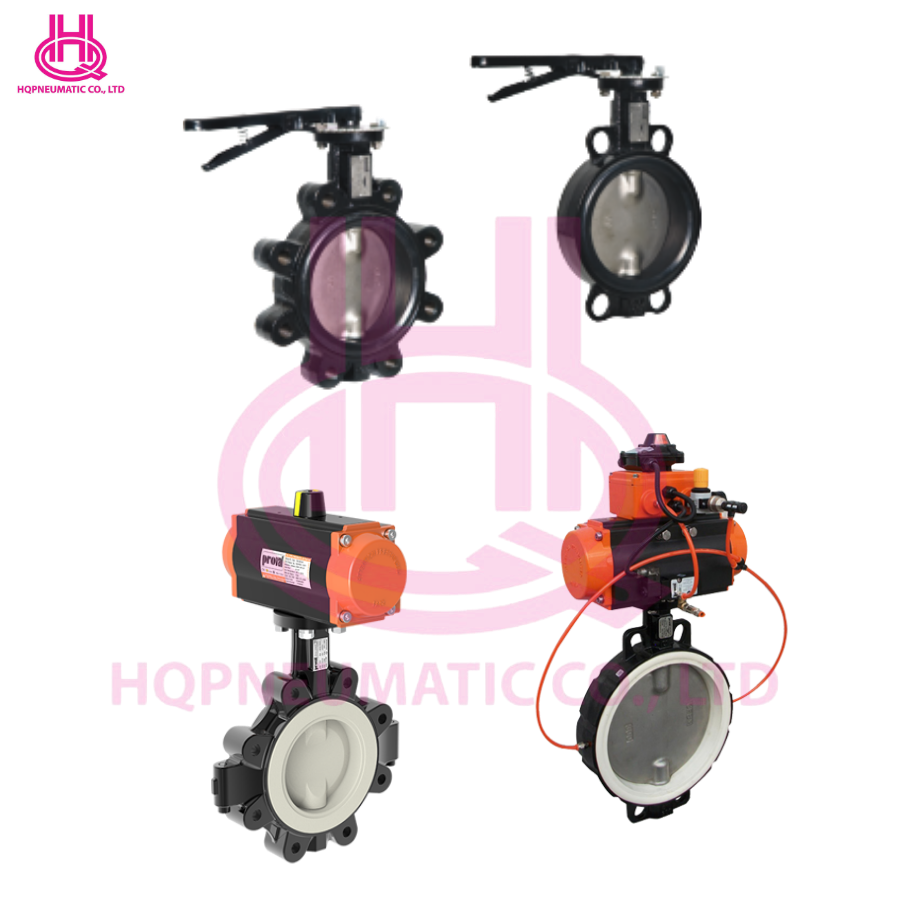

Van bướm điều khiển tay và điều khiển khí nén khác nhau ở đâu?

Van bướm điều khiển tay vận hành cơ học bằng lực gạt hoặc tay quay vô lăng của con người trực tiếp tại hiện trường. Trong khi đó, van bướm điều khiển khí nén sử dụng áp lực khí nén (từ 4 đến 8 bar) đưa vào bộ tác động để xoay đĩa van tự động, cho phép giám sát và đóng mở từ xa qua tủ điều khiển PLC.

Van bướm là dòng van đóng cắt dòng lưu chất bằng cách xoay một cánh đĩa dẹt vuông góc hoặc song song với đường ống. Trong nhà xưởng, chúng tôi thường gọi đây là dòng van "lá lật" vì đĩa van hoạt động như chiếc lá chắn dòng chảy. Bộ điều khiển khí nén thực chất là cơ cấu chấp hành biến áp năng lượng khí nén thành mô-men xoắn chuyển động quay để thay thế sức người.

Khi cấp khí nén vào buồng chứa của bộ tác động (actuator), áp lực khí đẩy piston di chuyển tịnh tiến. Hệ thống bánh răng trong bộ khí nén sẽ chuyển lực tịnh tiến này thành chuyển động quay xoay trục van đúng một góc 90 độ, kéo theo đĩa van đóng hoặc mở hoàn toàn. Tôi từng xử lý một hệ thống cấp nước sạch tại Đồng Nai, nơi van bướm tay gạt DN150 lắp trên cao 3 mét khiến công nhân rất vất vả mỗi lần đóng mở bể lọc. Sau khi lắp bộ khí nén tác động kép (double acting), chỉ cần nhấn nút trên tủ điều khiển là van đóng mở tức thì, giải phóng hoàn toàn sức lao động.

Tiêu chí so sánh	Van bướm điều khiển tay	Van bướm điều khiển khí nén
Kích thước danh nghĩa (DN)	DN50 - DN600 (2" - 24")	DN50 - DN1200 (2" - 48")
Áp suất làm việc tối đa	PN10, PN16 (10 - 16 bar)	PN10, PN16, PN25, PN40 (10 - 40 bar)
Nhiệt độ làm việc	-10°C đến 120°C	-20°C đến 180°C (tùy gioăng PTFE hay EPDM)
Vật liệu thân van	Gang dẻo, Inox 304/316, Thép carbon	Gang dẻo, Inox 304/316, Nhựa PVC/UPVC
Kiểu kết nối đường ống	Wafer (kẹp bích), Lug, Mặt bích	Wafer, Lug, Mặt bích, Clamp (vi sinh)
Kiểu tác động đóng mở	Thủ công (Tay gạt / vô lăng)	Khí nén tác động đơn (lò xo tự đóng) / Tác động kép
Tiêu chuẩn áp dụng	ISO 5752, JIS B2032, BS 5155	ISO 5211 (Mặt gá bộ khí), NAMUR, ATEX
Ứng dụng tối ưu	Đường ống phụ, tần suất đóng mở thấp	Hệ thống tự động hóa, điều tiết lưu lượng

Khi nào nên nâng cấp lên van bướm tự động hóa?

Nhà máy nên nâng cấp lên van bướm tự động hóa khi tần suất đóng mở van vượt quá 10 lần/ca, van nằm ở các vị trí nguy hiểm, độc hại, trên cao khó tiếp cận, hoặc khi quy trình sản xuất đòi hỏi tính đồng bộ thời gian thực với hệ thống điều khiển trung tâm PLC/SCADA.

Tại Việt Nam, khí hậu nóng ẩm cực kỳ dễ làm rỉ sét các khớp nối cơ học của van tay gạt, khiến lực gạt ngày càng nặng theo thời gian. Đồng thời, điện lưới tại các khu công nghiệp ngoại thành thỉnh thoảng sụt áp đột ngột khiến việc dùng van điện từ trực tiếp trên đường ống lớn dễ gây cháy cuộn coil điện. Sử dụng cụm van bướm khí nén kết hợp cuộn coil solenoid điều hướng nhỏ 24VDC là giải pháp an toàn tối đa cho hệ thống điện của nhà máy.

Bộ điều khiển khí nén sở hữu nhiều ưu điểm thực tế vượt trội:

• Tốc độ đóng mở cực nhanh: Thời gian đáp ứng chỉ từ 1 đến 3 giây (nhanh gấp 10 lần van điều khiển điện hoặc van tay), giúp dập tắt tức thì các sự cố tụt áp đường ống hoặc tràn bể chứa.
• Tuổi thọ cơ học cao: Bộ actuator tiêu chuẩn công nghiệp đạt độ bền trên 1.000.000 chu kỳ đóng mở mà không cần bảo dưỡng phức tạp, vượt trội hoàn toàn so với động cơ điện.
• An toàn chống cháy nổ: Hoạt động hoàn toàn bằng năng lượng khí nén, loại bỏ nguy cơ phát sinh tia lửa điện, đạt tiêu chuẩn ATEX chuyên dùng cho ngành hóa chất và dung môi.
• Khả năng tích hợp phụ kiện linh hoạt: Dễ dàng gắn thêm bộ định vị (Positioner) để điều tiết lưu lượng tuyến tính 4-20mA hoặc bộ hiển thị hành trình (Limit Switch Box) để báo trạng thái đóng mở về phòng điều khiển trung tâm.

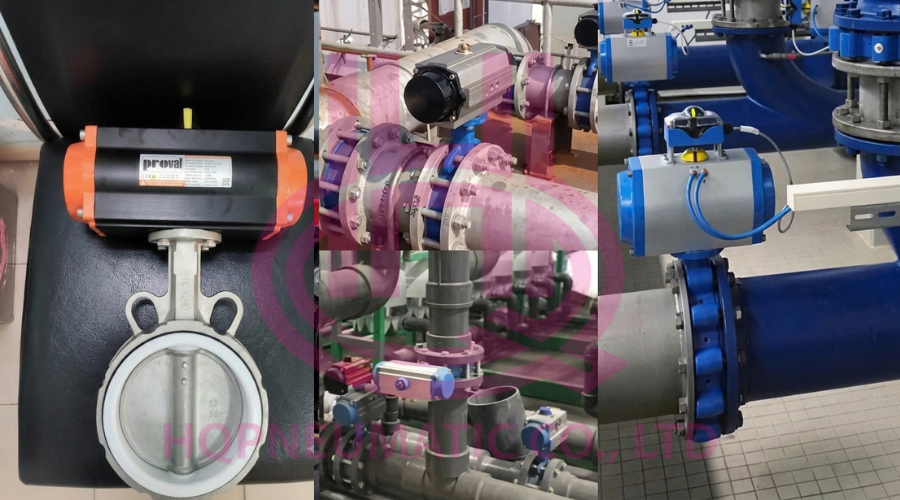

Ba ngành công nghiệp mũi nhọn tại Việt Nam đang ứng dụng dòng van này cực kỳ hiệu quả bao gồm: Hệ thống xử lý nước thải quy mô 3.000 m3/ngày đêm tại Bình Dương thường dùng van bướm gang DN150 đến DN250 lắp bộ khí nén để đóng mở các đường ống xả bùn tự động. Nhà máy sữa tại Củ Chi ứng dụng van bướm vi sinh inox 316L kết nối clamp tiêu chuẩn ASME BPE cỡ DN50 điều khiển khí nén nhằm kiểm soát quy trình CIP vệ sinh đường ống tự động chống nhiễm khuẩn chéo. Các bồn pha chế hoá chất dệt nhuộm tại Đồng Nai sử dụng van bướm lót PTFE (Teflon) chống ăn mòn hóa chất cỡ DN100 để đóng ngắt hóa chất chính xác.

So sánh chi phí đầu tư và chi phí vận hành hai loại van bướm

Phần lớn các bộ phận mua hàng của nhà máy thường nhìn vào giá bán ban đầu để so sánh. Tuy nhiên, một kỹ sư vận hành thực chiến sẽ nhìn vào tổng chi phí sở hữu (TCO) gồm chi phí mua thiết bị, chi phí lắp đặt, nhân công vận hành trực tiếp và lượng hao hụt dòng lưu chất do đóng mở chậm trễ.

Hạng mục chi phí (Cỡ DN100)	Van bướm tay gạt cơ thông thường	Van bướm điều khiển khí nén tiêu chuẩn
Chi phí mua thiết bị ban đầu	1.200.000đ - 2.500.000đ (Tùy chất liệu gang/inox)	4.500.000đ - 7.500.000đ (Gồm van, actuator, solenoid)
Chi phí lắp đặt & đi dây ban đầu	Gần như bằng 0 (lắp trực tiếp lên bích đường ống)	500.000đ - 1.200.000đ (Ống khí nén, dây tín hiệu về tủ)
Chi phí nhân công vận hành hàng tháng	Khá lớn (Cần công nhân trực ca gạt tay thủ công)	Bằng 0 (Hệ thống tự động kích hoạt qua PLC)
Hao hụt hệ thống do đóng chậm	Rất dễ xảy ra hao hụt nguyên liệu do thao tác chậm	Triệt tiêu hoàn toàn nhờ đóng ngắt dứt khoát dưới 2 giây
Khả năng tích hợp SCADA	Không thể tích hợp điều khiển tự động từ xa	Tích hợp hoàn hảo 100% với hệ thống điều khiển thông minh

Năm 2024, tôi trực tiếp tư vấn cho một nhà máy sấy nông sản tại Tiền Giang. Họ phân vân giữa việc thuê thêm 2 nhân công trực ca gạt van cơ (chi phí lương 8 triệu đồng/tháng cả bảo hiểm) với việc đầu tư đồng loạt hệ thống 12 van bướm điều khiển khí nén DN100 inox. Tổng chi phí mua van tự động ban đầu khoảng 72 triệu đồng. Sau khi cân nhắc kỹ bài toán nhân sự và tốc độ sản xuất, họ quyết định chọn dòng van khí nén. Kết quả là nhà máy cắt giảm được nhân sự trực tiếp, nâng cao hiệu suất sấy thêm 15% nhờ dòng khí nóng được điều phối chuẩn xác từng giây, không lo thất thoát nhiệt.

Đầu tư van bướm khí nén bao lâu thu hồi vốn?

Thời gian thu hồi vốn trung bình khi nâng cấp sang van bướm điều khiển khí nén dao động từ 4 đến 8 tháng. Khoản đầu tư ban đầu được hoàn lại nhanh chóng nhờ cắt giảm hoàn toàn chi phí nhân sự vận hành thủ công, triệt tiêu hao hụt nguyên vật liệu do đóng ngắt trễ và giảm thiểu tối đa tỷ lệ hàng lỗi trong dây chuyền sản xuất.

Chúng ta hãy làm một bài toán giả định thực tế tại xưởng sản xuất:

• Hệ thống cũ dùng van cơ gạt tay: Nhà máy cần 10 điểm van bướm DN100 đóng xả bồn trộn cám. Tần suất hoạt động 15 lần/ca. Nhà máy bắt buộc phải bố trí 1 nhân công túc trực chuyên gạt van với mức chi phí khoảng 8-10 triệu đồng/tháng. Do thao tác gạt tay chậm trễ từ 10 - 20 giây, cám thô thường bị tràn hoặc đong thiếu lượng, gây hao hụt nguyên liệu ước tính 1 triệu đồng/tháng. Tổng chi phí duy trì vận hành thủ công là 9-11 triệu đồng/tháng.
• Nâng cấp lên cụm van khí nén: Chi phí đầu tư trọn gói cho 10 cụm van bướm inox DN100 kèm bộ tác động khí nén tác động kép và van điện từ điều hướng (solenoid valve) là khoảng 50-70 triệu đồng. Chi phí điện năng của máy nén khí cấp cho van hoạt động rất nhỏ, không đáng kể (dưới 150.000đ/tháng).
• Công thức tính thời gian thu hồi vốn: 50.000.000đ-70.000.000đ (vốn đầu tư) / 9.000.000đ-11.000.000đ (chi phí tiết kiệm được mỗi tháng) = 5-6 tháng.

Một nhà máy sản xuất thức ăn chăn nuôi tại Tây Ninh sau khi chuyển đổi 8 van bướm DN150 từ gạt tay sang điều khiển khí nén đã thu hồi vốn hoàn toàn chỉ trong 7 tháng thực tế. Họ không chỉ giảm được nhân công trực tiếp tại khu vực rót cám bụi bặm, độc hại mà còn giảm tỷ lệ lỗi phối trộn nguyên liệu từ 2% xuống chỉ còn 0.1% nhờ van đóng cắt dứt khoát.

Lưu ý khi lắp bộ điều khiển khí nén cho van bướm có sẵn

Việc cải tiến, tận dụng thân van bướm cơ cũ rồi mua thêm bộ tác động khí nén lắp lên trên là giải pháp tiết kiệm chi phí cực tốt. Tuy nhiên, để hệ thống hoạt động ổn định và không bị hỏng hóc, kỹ sư cơ điện cần tuân thủ nghiêm ngặt 3 lưu ý kỹ thuật cốt lõi sau:

• Thứ nhất là tiêu chuẩn mặt bích gá (ISO 5211). Thân van bướm cũ của bạn bắt buộc phải có phần bệ đỡ phẳng (pad) đạt chuẩn ISO 5211 (như mã F05, F07, F10...) mới có thể bắt vít trực tiếp vào đáy bộ tác động khí nén. Đối với các dòng van bướm giá rẻ không có bệ đỡ này, bạn sẽ phải tốn thêm chi phí gia công bracket (gá đỡ trung gian) và coupler (khớp nối trục), rất dễ xảy ra hiện tượng lệch tâm gây kẹt van khi vận hành.
• Thứ hai là tính toán mô-men xoắn (torque) thực tế. Van bướm cũ qua thời gian sử dụng sẽ bị bám cặn bẩn, gioăng cao su EPDM bị chai cứng khiến lực ma sát tăng lên rất nhiều. Khi chọn mua bộ tác động khí nén, bạn phải nhân hệ số an toàn tối thiểu từ 1.3 đến 1.5 lần lực kéo danh định của van mới. Nếu chọn bộ khí nén quá sát tải, van sẽ không thể mở ra được dưới áp lực dòng lưu chất thực tế của đường ống.
• Thứ ba là kích thước trục van (shaft size). Trục van bướm có nhiều định dạng như trục vuông (square), hai mặt dẹt (double-D) hoặc trục then (keyed). Bạn cần dùng thước kẹp đo chính xác kích thước trục (ví dụ 9x9mm, 11x11mm, 14x14mm...) để đặt mua bộ tác động có lỗ trục nhận tương thích hoàn toàn, tránh tình trạng bị rơ lỏng trục gây sai lệch hành trình.

Tháng trước, tôi nhận cuộc gọi khẩn cấp từ một nhà thầu tại TP.HCM. Họ tự mua bộ khí nén về lắp vào van bướm gang DN100 cũ của nhà máy dệt nhuộm. Do không tính đến lực cản của lớp cặn bám dày trên gioăng cao su, van cứ đóng được 80% hành trình, khí nén xì liên tục ở lỗ xả của bộ actuator. Tôi đã hướng dẫn họ đổi từ bộ khí nén mô-men xoắn 35Nm lên dòng 50Nm, đồng thời tháo van ra vệ sinh sạch lòng van. Hệ thống sau đó hoạt động trơn tru ngay lập tức.

Lời khuyên thực chiến:

• Nên lắp thêm bộ lọc điều áp khí nén tốt (bộ FR) ngay trước đường khí cấp cho van. Nguồn khí nén lẫn nhiều hơi nước và bụi bẩn là nguyên nhân hàng đầu phá hỏng gioăng cao su bên trong bộ actuator.
• Ưu tiên chọn van bướm thân inox gioăng Teflon (PTFE) nếu lưu chất là hóa chất hoặc nhiệt độ làm việc cao trên 120°C. Gioăng cao su EPDM thông thường sẽ bị phồng nở rất nhanh khi tiếp xúc với dầu hoặc nhiệt độ cao.
• Yêu cầu nhà cung cấp cung cấp đầy đủ chứng chỉ CO/CQ và hỗ trợ test áp lực thực tế trên bàn thử (test bench) trước khi bàn giao lắp đặt tại công trình.
