Van Bướm Proval V101 và V102

Giải pháp kiểm soát dòng chảy

Van bướm là thiết bị điều khiển dòng chảy được ứng dụng rộng rãi trong công nghiệp nhờ kết cấu gọn nhẹ, tổn thất áp suất thấp, độ kín cao và khả năng tự động hóa dễ dàng. Từ khi ra đời vào những năm 1960, van bướm không ngừng được cải tiến với các loại gioăng mềm, PTFE và gioăng kim loại, cho phép sử dụng linh hoạt từ hệ thống cấp nước thông thường đến các môi trường công nghiệp khắc nghiệt, ăn mòn cao. Ngày nay, van bướm được ứng dụng phổ biến trong các lĩnh vực như nước, nước biển, thực phẩm, hóa chất, hóa dầu, HVAC, thép và công nghiệp chế biến, trở thành giải pháp kiểm soát lưu chất hiệu quả, kinh tế và bền vững cho hệ thống đường ống hiện đại. Proval - thương hiệu Thổ Nhĩ Kỳ nổi bật với dòng van bướm, cung cấp các lựa chọn wafer (kẹp giữa) và lug (gắn bulông độc lập) phù hợp với mọi tiêu chuẩn kết nối châu Âu - ANSI và tương thích với bộ truyền động điện/khí nén theo chuẩn ISO 5211.

1.Tổng quan cấu chung

Kiểu van: Van bướm lệch tâm

Kích thước danh nghĩa: DN25 - DN600

Áp suất làm việc: PN6/PN10/PN16

Chuẩn lắp actuator: ISO 5211

Tiêu chuẩn mặt bích: EN 1092 PN10/16, ANSI Class 150, BS10

Tiêu chuẩn kiểm tra: EN 12266, ISO 5208, API 598

2. V101 Series - Van bướm kiểu Wafer (Wafer Butterfly Valve)

2.1 Tổng quan kỹ thuật

Van bướm V101 là dòng wafer type butterfly valve nổi bật với thiết kế mỏng, dễ lắp kẹp giữa hai mặt bích. Kết cấu này cho phép giảm vật liệu, tối ưu chi phí mà vẫn đảm bảo hiệu suất cao trong đa dạng ứng dụng công nghiệp.

Thông số chính:

Kích thước: DN50 - DN600 mm

Vật liệu thân van: GG25 / GGG40 / A216 Gr WCB / AISI316.

Lựa chọn seat: EPDM, NBR, FKM, VMQ, SBR, NR

Kết nối ISO5211

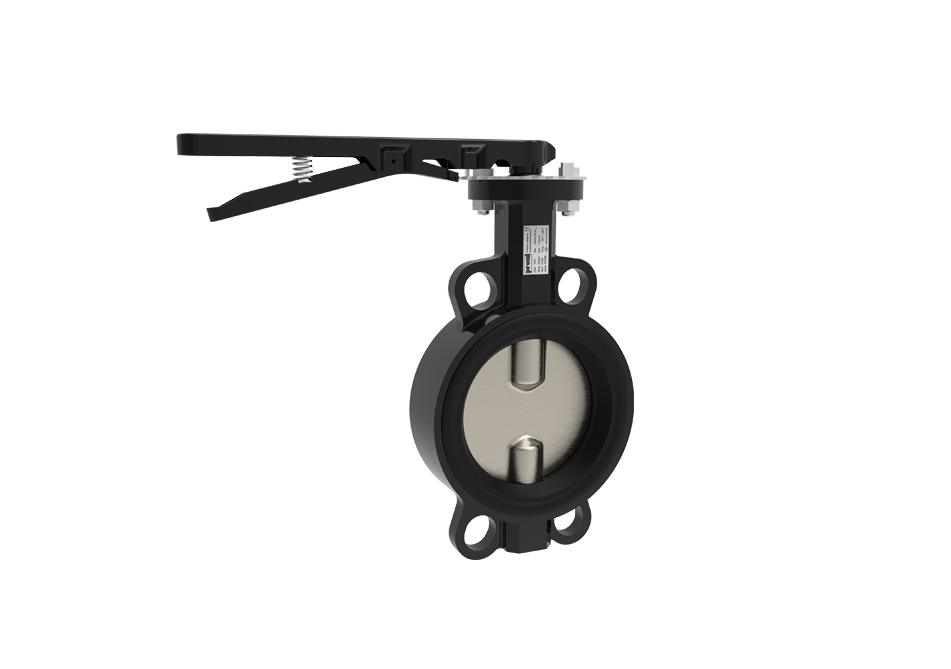

V101 Series Wafer Type Butterfly Valves

2.2 Ưu điểm nổi bật

Tiết kiệm chi phí và không gian lắp đặt nhờ thiết kế wafer siêu gọn.

Đa tiêu chuẩn mặt bích: EN1092 PN10/PN16, ANSI 125/150, BS10 - dễ tích hợp hệ thống toàn cầu.

Anti-blowout stem đảm bảo an toàn vận hành.

O-ring kép trên gioăng hạn chế rò rỉ tối đa, đạt độ kín tuyệt đối khi đóng hoàn toàn.

3. V102 Series - Van bướm kiểu Lug (Lug Butterfly Valve)

3.1 Tổng quan kỹ thuật

Van bướm V102 là phiên bản lug type – thiết kế thân có lỗ bulông độc lập ở hai bên thân giúp van có thể cố định đơn độc trên một mặt bích mà không cần đối mặt bích bên kia. Thiết kế này phù hợp với các hệ thống yêu cầu đóng mở thường xuyên, tách rời đường ống mà không làm mất áp lực hệ thống.

Thông số chính:

Kích thước: DN50 - DN600 mm

Vật liệu thân & đĩa tương tự V101.

Có ISO5211 pad cho gắn actuator trực tiếp.

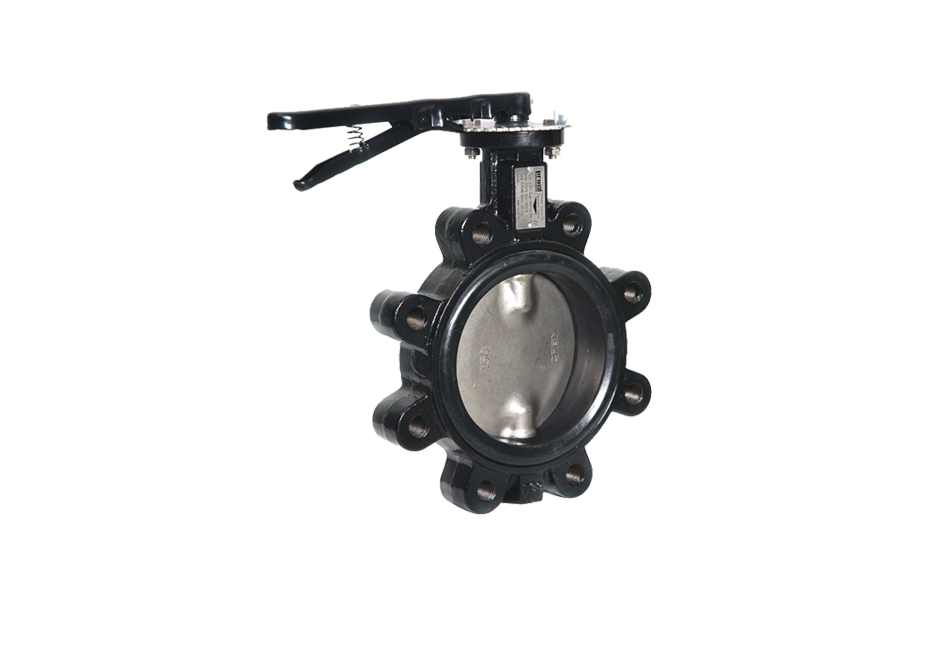

V102 Series Lug Type Butterfly Valves

3.2 Ưu điểm vượt trội

Cố định độc lập với mặt bích một bên, đặc biệt hữu ích khi bảo trì từng đoạn ống.

Khả năng chịu tải cơ khí cao hơn nhờ thiết kế lug vững chắc.

Linh hoạt cho vận hành tự động, chuẩn ISO5211 giúp gắn bộ truyền động nhanh và chuẩn xác.

Lựa chọn seat đa dạng phù hợp cho nước, hóa chất, hơi và nhiều môi trường công nghiệp khác.

4. Lợi ích khi chọn V101/V102

Van bướm V101 và V102 mang lại độ kín cao, vận hành ổn định và tuổi thọ dài, phù hợp cho mọi ứng dụng công nghiệp. Thiết kế V101 wafer gọn nhẹ giúp tiết kiệm không gian và chi phí lắp đặt, trong khi V102 lug chắc chắn hỗ trợ bảo trì từng đoạn ống dễ dàng.

Cả hai dòng đều hỗ trợ gắn Bộ tác động theo ISO 5211, thuận tiện tự động hóa, cùng đa dạng vật liệu và gioăng, đáp ứng nhiều môi chất và điều kiện làm việc khác nhau.

HQP là đại diện ủy quyền chính thức của Proval tại Việt Nam, cung cấp đầy đủ các loại van chính hãng, CO-CQ đầy đủ, tư vấn kỹ thuật chuẩn ứng dụng và hỗ trợ lựa chọn giải pháp tối ưu cho từng hệ thống công nghiệp.
