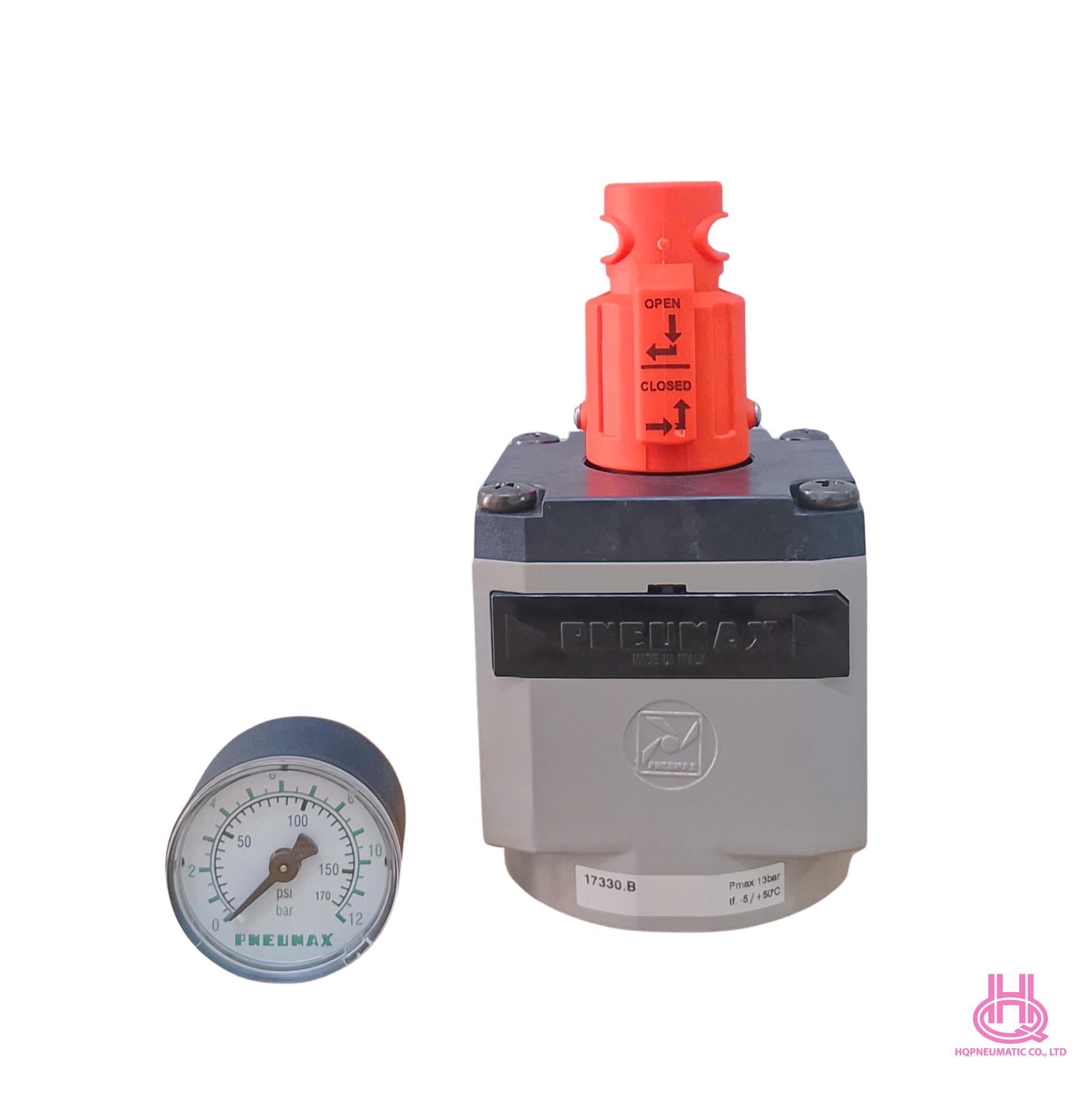

VAN CHẶN KHÍ NÉN PNEUMAX SERIES 1700 (SHUT-OFF VALVE)

1. Tổng Quan Van Chặn Khí Nén Là Gì?

Van chặn khí nén/Van đóng mở (Shut-off Valve) trong hệ thống xử lý khí nén FRL (Filter - Regulator - Lubricator) là thiết bị dùng để ngắt và xả toàn bộ áp suất khí nén phía downstream (sau van) một cách an toàn và chủ động. Chức năng cốt lõi của van là bảo vệ người vận hành và thiết bị trong quá trình bảo trì, sửa chữa hoặc dừng máy khẩn cấp.

Van chặn Series 1700 của Pneumax thành phần quan trọng trong khối FRL modular, được thiết kế để lắp ghép trực tiếp với bộ lọc, bộ điều áp và bộ tra dầu mà không cần phụ kiện trung gian. Khi van ở trạng thái đóng (shut-off), đường khí cấp bị ngắt đồng thời toàn bộ khí còn lại trong mạch downstream được xả ra ngoài qua cửa xả đảm bảo mạch khí hoàn toàn không áp trước khi can thiệp.

2. Thông Số Kỹ Thuật Chi Tiết

2.1. Thông Số Hoạt Động

Thông số	Size 1	Size 2	Size 3	Size 4
Kết nối IN/OUT	G1/4"	G3/8"	G1/2"	G1"
Kết nối xả (Discharge)	G1/8"	G1/4"	G3/8"	G1/4"
Áp suất tối đa (bar)	13			10
Áp suất tối thiểu (bar)	0,5
Lưu lượng tại 6 bar Δp=1 (Nl/min)	1.000	2.100	2.500	8.000
Nhiệt độ làm việc (°C)	-5 đến +50

2.2. Vật Liệu Thân & Trọng Lượng

Phiên bản thân	Size 1	Size 2	Size 3	Size 4
Zinc alloy (kẽm đúc)	280 g	–	–	–
Technopolymer	155 g	–	–	–
Nhôm (Aluminium)	–	380 g	550 g	1.600 g

Lưu ý: Size 1 có 2 lựa chọn vật liệu thân (zinc alloy hoặc technopolymer). Size 2, 3, 4 chỉ có phiên bản thân nhôm với kết nối nhôm tích hợp.

3. Nguyên Lý Hoạt Động

Van chặn Series 1700 hoạt động theo nguyên lý poppet valve 3/2 N.C.:

• Trạng thái nghỉ (đóng): Cửa 1 (nguồn khí vào) bị ngắt hoàn toàn khỏi cửa 2 (mạch downstream). Đồng thời cửa 2 thông với cửa 3 (xả) toàn bộ khí trong mạch downstream được xả ra ngoài tự động.
• Trạng thái hoạt động (mở): Người vận hành ấn và xoay tay gạt theo chiều kim đồng hồ. Cửa 1 thông với cửa 2, cửa 3 đóng lại khí được cấp vào mạch downstream bình thường.
• Đóng van & xả khí: Xoay tay gạt ngược chiều kim đồng hồ - mạch downstream bị ngắt khí và xả áp về 0 bar ngay lập tức.

Cơ chế poppet valve cho độ kín cao hơn so với spool valve truyền thống, đảm bảo không có rò rỉ qua van khi đóng, điều này đặc biệt quan trọng trong các ứng dụng yêu cầu an toàn tuyệt đối khi bảo trì.

4. Đặc Điểm Kỹ Thuật Nổi Bật

Khóa Tay Gạt - Pad-Lock Đến 3 Ổ

Tay gạt điều khiển có thể khóa cứng ở vị trí đóng bằng tối đa 3 ổ khóa móc (pad-lock) đồng thời, tính năng LOTO (Lockout/Tagout) theo tiêu chuẩn an toàn công nghiệp quốc tế. Điều này ngăn chặn tuyệt đối việc mở van vô tình hoặc trái phép trong quá trình bảo trì máy móc.

Thiết Kế Modular - Lắp Ghép Không Cần Phụ Kiện

Van chặn Series 1700 được thiết kế theo triết lý modular của Pneumax lắp trực tiếp vào bộ lọc, bộ điều áp, bộ tra dầu hoặc bất kỳ thành phần nào trong Series 1700 mà không cần joint, nipple hay phụ kiện trung gian. Tổng thể khối FRL gọn, chắc, không có điểm rò rỉ tiềm ẩn tại các mối nối.

Lắp Tường & Panel Tích Hợp

Van có thể lắp tường trực tiếp hoặc gắn panel bằng vít (M4 đến M8 tùy size), với nắp che vít thẩm mỹ. Không cần bracket phụ, tiết kiệm không gian và chi phí lắp đặt.

Chứng Nhận ATEX – Môi Trường Nguy Hiểm Cháy Nổ

Tùy chọn chứng nhận ATEX II 2GD (Zone 1/21 - nguy hiểm thường xuyên) hoặc II 3GD (Zone 2/22 - nguy hiểm thỉnh thoảng) theo yêu cầu. Phù hợp cho nhà máy hóa chất, dầu khí, sơn phủ, bột mịn và các môi trường có nguy cơ cháy nổ.

5. Hướng Dẫn Đọc Mã Đặt Hàng

Cấu trúc mã đặt hàng van chặn Pneumax Series 1700 theo định dạng:

17 - [Phiên bản thân & kết nối] - [Kiểu điều khiển] - [Tùy chọn]

Ví dụ: 17130.B  |  17130.M2  |  17130.PN

5.1. Phần 1 – Tiền Tố Cố Định: "17"

"17" là ký hiệu cố định cho toàn bộ dòng Series 1700 của Pneumax bao gồm bộ lọc, điều áp, tra dầu, van chặn và tất cả phụ kiện trong cùng hệ thống modular FRL.

5.2. Phần 2 – Mã Phiên Bản Thân & Kết Nối

Mã	Phiên bản thân	Kết nối IN/OUT	Size
130	Zinc alloy (kẽm đúc)	G1/4"	Size 1
131	Technopolymer	G1/4"	Size 1
230	Nhôm	G3/8"	Size 2
330	Nhôm	G1/2"	Size 3
430	Nhôm	G1"	Size 4

Lưu ý: Size 1 có 2 lựa chọn thân (130 = zinc alloy hoặc 131 = technopolymer). Size 2–4 chỉ có phiên bản nhôm.

5.3. Phần 3 – Kiểu Điều Khiển (Type)

Mã	Kiểu điều khiển	Mô tả chi tiết
A	Manual - Tiêu chuẩn	Tay gạt thủ công, không khóa - mở/đóng bằng tay
B	Manual - Lockable handle	Tay gạt thủ công có khóa pad-lock (tối đa 3 ổ)
M2	Electric - Mechanic M1	Điều khiển điện - solenoid, cơ chế M2
M2/9	Electric - Mechanic M2	Điều khiển điện - solenoid, cơ chế M2/9
PN	Pneumatic	Điều khiển bằng khí nén

6. Ứng Dụng Tiêu Biểu

6.1. Ngắt Khí An Toàn Trước Bảo Trì Máy

Đây là ứng dụng quan trọng nhất. Trước khi kỹ thuật viên thực hiện bất kỳ thao tác nào trên hệ thống khí nén (thay thế van, xi lanh, ống dẫn), van chặn phải được đóng và khóa để đảm bảo toàn bộ mạch downstream không còn áp suất. Tính năng pad-lock (khóa LOTO) đáp ứng đúng quy trình LOTO theo tiêu chuẩn ISO 14120 và OSHA.

6.2. Phân Vùng Hệ Thống Khí Nén

Trong nhà máy lớn, van chặn được lắp tại đầu mỗi nhánh hoặc khu vực sản xuất, cho phép cô lập từng vùng để bảo trì mà không ảnh hưởng đến các khu vực đang hoạt động. Kết hợp với phiên bản điều khiển điện hoặc pneumatic pilot, có thể tự động hóa quy trình cô lập và khôi phục nguồn khí theo lịch trình PLC.

6.3. Khởi Động Hệ Thống An Toàn

Van chặn thường được dùng kết hợp với Start-up Valve (van khởi động từ từ) - van chặn ngắt toàn bộ khí khi hệ thống dừng, start-up valve tăng áp từ từ khi khởi động lại để tránh va đập thủy lực (water hammer) và bảo vệ các thiết bị downstream nhạy cảm.

Kết Luận

Van chặn Pneumax Series 1700 là thiết bị an toàn không thể thiếu trong bất kỳ hệ thống khí nén công nghiệp nào. Với 4 kích thước (Size 1-4) covering lưu lượng từ 1.000 đến 8.000 Nl/min, 3 kiểu điều khiển (thủ công - điện - khí nén), tính năng pad-lock LOTO theo chuẩn quốc tế và tùy chọn ATEX - Series 1700 Shut-off Valve đáp ứng đầy đủ mọi yêu cầu từ ứng dụng dân dụng đến công nghiệp nặng và môi trường nguy hiểm.

Hệ thống mã đặt hàng rõ ràng giúp xác định chính xác model cần thiết chỉ trong vài bước đơn giản - tránh nhầm lẫn và tối ưu hóa chi phí đặt hàng.
