Van cửa (gate valve) dùng khi nào, khác gì van bi và van bướm?

Đợt vừa rồi tôi xuống hỗ trợ một nhà máy xử lý nước thải tại Đồng Nai, anh em kỹ thuật phàn nàn đường ống xả DN200 hay bị sụt áp và van bướm cũ rò rỉ liên tục do cặn bẩn bám vào đĩa. Sau khi kiểm tra, tôi tư vấn thay sang van cửa mặt bích ty nổi. Dòng chảy thông suốt ngay lập tức và tình trạng tụt áp hoàn toàn biến mất. Rất nhiều anh em làm M&E và bảo trì vẫn băn khoăn van cửa là gì, khi nào nên xài gate valve công nghiệp thay vì van bi hay van bướm.

Van cửa là gì và cấu tạo có gì đặc biệt?

Van cửa (gate valve) là thiết bị đóng/mở dòng chảy bằng cách nâng hoặc hạ đĩa van hình cánh cổng theo hướng vuông góc với dòng lưu chất. Cấu tạo van cửa đặc biệt ở chỗ khi mở hoàn toàn, đĩa van rút hẳn ra khỏi lòng ống, giúp dòng chảy đi qua thẳng tắp mà không gặp vật cản.

Trong xưởng cơ điện, anh em thường gọi đây là van chặn hoặc van cổng. Bản chất của gate valve công nghiệp chỉ làm việc ở hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Van tuyệt đối không thiết kế để điều tiết dòng chảy.

Nguyên lý hoạt động rất đơn giản: khi ta xoay tay quay, trục van truyền lực chuyển động xoay thành chuyển động tịnh tiến. Đĩa van nhích dần xuống, nén chặt vào phần đế làm kín (seat) để chặn đứng dòng lưu chất. Ngược lại, khi quay ngược chiều, đĩa van được nâng lên thu gọn vào cổ van, giải phóng hoàn toàn không gian lòng ống.

Tôi từng trực tiếp xử lý sự cố tại một xưởng dệt ở Bình Dương. Công nhân dùng van cửa ty chìm để tiết lưu đường nước nóng 90°C. Chỉ sau 3 tháng, lực xé của dòng chảy làm rung bần bật đĩa van, mòn chân đế và gây xì nước lênh láng. Chúng tôi phải thay mới đĩa van inox 304 và hướng dẫn lại quy trình vận hành tiêu chuẩn cho tổ bảo trì.

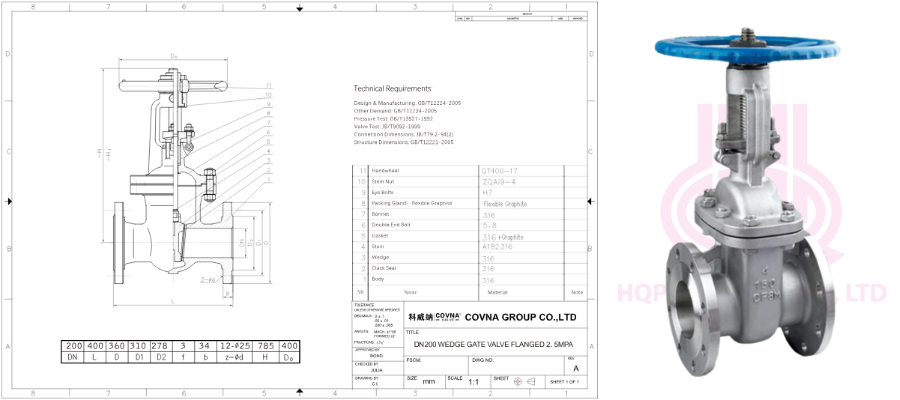

Về cấu tạo, van cửa phân thành hai dòng chính là ty nổi (rising stem) và ty chìm (non-rising stem). Van ty nổi có ren nằm ngoài, khi mở ty van nhô cao lên giúp kỹ thuật viên quan sát trạng thái van từ xa. Van ty chìm có ren nằm trong thân van, chiều cao không đổi khi vận hành nên cực kỳ phù hợp cho hố van ngầm hoặc không gian trần nhà chật hẹp.

Ưu điểm van cửa khi dùng cho đường ống kích thước lớn

Khi trực tiếp thiết kế và thi công các tuyến ống đường kính từ DN150 đến DN600 cho hệ thống PCCC và nhà máy xử lý nước tại TP.HCM, van cửa chịu áp lực cao luôn là lựa chọn hàng đầu của tôi. Dưới đây là những giá trị thực tế mà dòng van này đem lại:

• Tổn thất áp suất bằng zero: Đĩa van rút hoàn toàn khỏi lòng ống nên cản lực bằng 0. Trong điều kiện điện lưới Việt Nam hay sụt áp đột ngột, việc giữ áp suất đường ống ổn định giúp giảm tải đáng kể cho hệ thống máy bơm công suất lớn.
• Chịu áp suất và nhiệt độ cao: Thân van đúc dày dặn từ gang cầu FCD450, thép WCB hoặc inox 304/316. Van chịu được áp suất PN16, PN25 đến PN100 (Class 150 - 600) và nhiệt độ môi trường lên tới 425°C mà không lo biến dạng.
• Khả năng làm kín hai chiều: Lưu chất có thể chảy từ cả hai hướng mà không làm giảm độ kín. Tính năng này rất tiện lợi khi lắp đặt trên các tuyến ống nhánh đảo chiều dòng chảy.
• Độ bền cơ học vượt trội: Thiết kế chắc chắn giúp van chống chịu tốt hiện tượng va đập thủy lực (búa nước) và sự ăn mòn của môi trường khí hậu nóng ẩm tại Việt Nam.

So sánh van cửa với van bi và van bướm theo kích thước, áp suất

Để anh em thu mua và kỹ sư M&E dễ hình dung khi lựa chọn thiết bị, tôi tổng hợp bảng so sánh thông số kỹ thuật thực tế giữa ba dòng van phổ biến nhất hiện nay:

Tiêu chí kỹ thuật	Van cửa (Gate Valve)	Van bi (Ball Valve)	Van bướm (Butterfly Valve)
Kích thước danh nghĩa (DN)	DN50 – DN1200 (2" – 48")	DN15 – DN200 (1/2" – 8")	DN50 – DN1000 (2" – 40")
Áp suất làm việc (bar)	PN10 – PN100 (Class 150 - 600)	PN16 – PN64 (Class 150 - 300)	PN10 – PN25 (Class 150)
Nhiệt độ chịu đựng (°C)	-20°C đến 425°C	-10°C đến 180°C (Gioăng PTFE)	-10°C đến 120°C (Gioăng EPDM)
Vật liệu thân van	Gang đúc, Thép WCB, Inox 304/316	Đồng, Inox 304/316, Thép C45	Gang cầu, Thân nhôm, Inox 304
Kiểu kết nối đường ống	Mặt bích (JIS, DIN, ANSI), Nối hàn	Nối ren, Mặt bích, Tri-clamp	Kẹp Wafer, Lug, Mặt bích
Kiểu tác động vận hành	Tay quay, Bộ điện, Bộ khí nén	Tay gạt, Bộ khí nén, Bộ điện	Tay gạt, Tay quay vô năng, Khí nén
Tiêu chuẩn sản xuất	API 600, BS 5163, JIS B2031	API 6D, ISO 17292, BS 5351	API 609, ISO 5752, JIS B2032
Ứng dụng thực tế tối ưu	Tuyến ống chính, nước thô, hơi nóng, dầu khí	Đường ống nhỏ, hóa chất, thực phẩm, khí nén	Không gian hẹp, nước sạch, PCCC, ngân sách vừa

Sự khác biệt cốt lõi giữa các dòng van nằm ở cơ cấu đĩa và chi phí sản xuất. Khái niệm van cửa khác van bi thể hiện rõ ở đường kính ống lớn. Van bi DN200 có chi phí gia công quả bi inox rất đắt đỏ. Trong khi đó, van cửa cấu tạo đĩa phẳng nên chi phí sản xuất ở các size lớn rẻ hơn van bi đáng kể.

Ngược lại, van bướm có giá thành rẻ nhất cho đường ống lớn. Tuy nhiên, đĩa van bướm luôn nằm giữa dòng chảy nên gây cản lực và sụt áp. Gioăng cao su của van bướm cũng dễ bị rách khi gặp cặn kim loại hoặc nhiệt độ vượt quá 120°C.

Một ca thực tế tôi xử lý cho nhà máy sấy nông sản tại Long An: ban đầu tư vấn chọn van bi DN150 inox cho đường hơi nước 180°C, nhưng báo giá vượt ngân sách. Tôi tư vấn chuyển sang mua van cửa mặt bích gang đúc nắp bôn-tông Class 150. Chi phí giảm tới 40% mà hệ thống vẫn vận hành êm ái suốt 3 năm qua.

Khi nào nên chọn van cửa thay vì van bướm?

Bạn nên chọn van cửa thay vì van bướm khi đường ống cần duy trì áp suất tối đa, môi chất chứa cặn bẩn, nhiệt độ vượt quá 120°C hoặc áp suất làm việc cao trên 16 bar. Van cửa đảm bảo lòng ống thông suốt và không bị hỏng gioăng làm kín do va quẹt cặn cơ học.

Dưới đây là các trường hợp cụ thể anh em nên ưu tiên dùng van cửa:

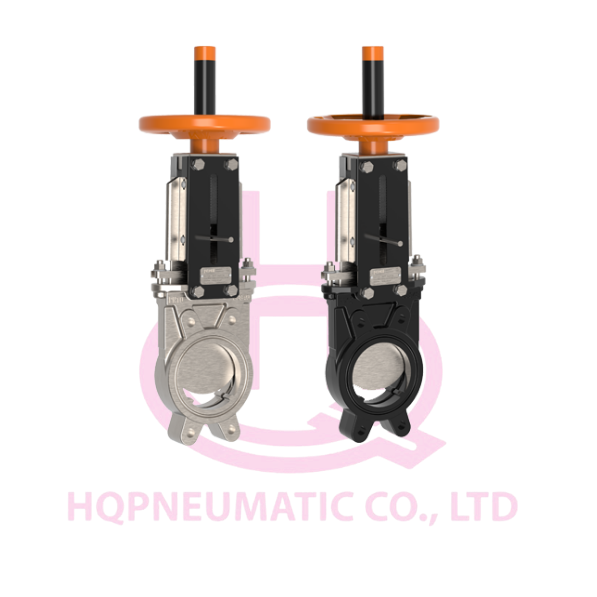

• Hệ thống cấp nước thô và xử lý nước thải: Nước chứa nhiều sỏi, cát và chất xơ. Ứng dụng van cửa dạng van dao (knife gate valve) giúp cắt đứt cặn bẩn khi đóng, không lo kẹt đĩa như van bướm.
• Môi trường hơi nóng và lò hơi công nghiệp: Nhiệt độ hơi vượt 150°C sẽ làm giòn mục gioăng cao su EPDM của van bướm. Van cửa dùng đệm kín chì graphite hoặc kim loại đáp ứng hoàn hảo điều kiện này.
• Tuyến ống truyền tải đường dài: Khi cần giảm thiểu tối đa tổn thất áp suất trên toàn tuyến để giảm công suất máy bơm.

Lưu ý khi lắp đặt và vận hành van cửa

Dù van cửa rất bền, nhưng nếu lắp đặt sai kỹ thuật thì tuổi thọ thiết bị sẽ giảm đi một nửa. Qua 10 năm chinh chiến tại các công trình, tôi đúc kết 4 quy tắc vàng sau:

1. Lắp van đúng hướng thẳng đứng: Ưu tiên lắp van sao cho tay quay hướng thẳng lên trên. Khí hậu Việt Nam nóng ẩm mưa nhiều, nếu lắp chúi đầu xuống, nước và bụi bẩn sẽ đọng lại ở cổ van làm gỉ sét trục van.
2. Không siết quá tay khi đóng: Khi đĩa van đã chạm đế làm kín, chỉ cần lực vừa đủ. Việc dùng xà-bong hay ống tuýp nối dài để siết thêm sẽ làm cong trục van hoặc nứt đĩa van.
3. Siết ốc mặt bích đối ứng: Dùng đệm làm kín gasket phù hợp (EPDM cho nước, PTFE cho hóa chất, Graphite cho hơi). Siết lực đều theo hình sao để mặt bích không bị vênh.
4. Bảo dưỡng ty van định kỳ: Tra mỡ bò chịu nhiệt vào phần ren ty van nổi từ 3-6 tháng/lần. Lau sạch bụi bẩn bám trên trục van trước khi vận hành.

Lời khuyên chân thành cho anh em bảo trì: hãy lên lịch vận hành thử đóng/mở van cửa ít nhất 1 lần mỗi tháng đối với các van thường xuyên mở. Việc này giúp đĩa van không bị đóng cặn vôi chết cứng vào lòng van.

Cần tư vấn chọn van cửa chuẩn kỹ thuật cho dự án của bạn?

Nếu anh em kỹ sư, nhà thầu hay phòng vật tư đang tìm giải pháp mua van cửa mặt bích chính hãng, đúng tiêu chuẩn kỹ thuật cho đường ống lớn, hãy liên hệ ngay với tôi và đội ngũ kỹ thuật HQ Pneumatic. Chúng tôi luôn sẵn sàng hỗ trợ khảo sát và tư vấn dòng van phù hợp nhất cho công trình của bạn.

Thông tin liên hệ:
- Địa chỉ: 117A Bình Thới, Phường Phú Thọ, TP. Hồ Chí Minh
- Hotline: 0906674246
- Website: https://hqpneumatic.vn/
- Email: info@hqpneumatic.vn
- Facebook: https://www.facebook.com/hqpneumatic0311

Lưu ý: Các thông số và chi phí trong bài mang tính tham khảo, có thể thay đổi theo thời điểm và điều kiện thực tế. Cập nhật lần cuối: 10/2026.
