1. Giới thiệu

Van điện từ NAMUR là dòng van được thiết kế để lắp trực tiếp lên bộ truyền động khí nén (actuator) theo tiêu chuẩn VDI/VDE 3847 giúp lắp đặt nhanh chóng mà không cần đế trung gian, giảm kích thước cụm thiết bị và hạn chế rò rỉ khí.

Các dòng van NAMUR của Pneumax được sử dụng rộng rãi trong hệ thống tự động hóa công nghiệp, đặc biệt là điều khiển van bi, van bướm, và các bộ điều khiển ON/OFF. Với nhiều cấu hình và vật liệu khác nhau, Pneumax đáp ứng đầy đủ từ ứng dụng tiêu chuẩn, giải pháp kinh tế, đến môi trường khắc nghiệt và có nguy cơ cháy nổ.

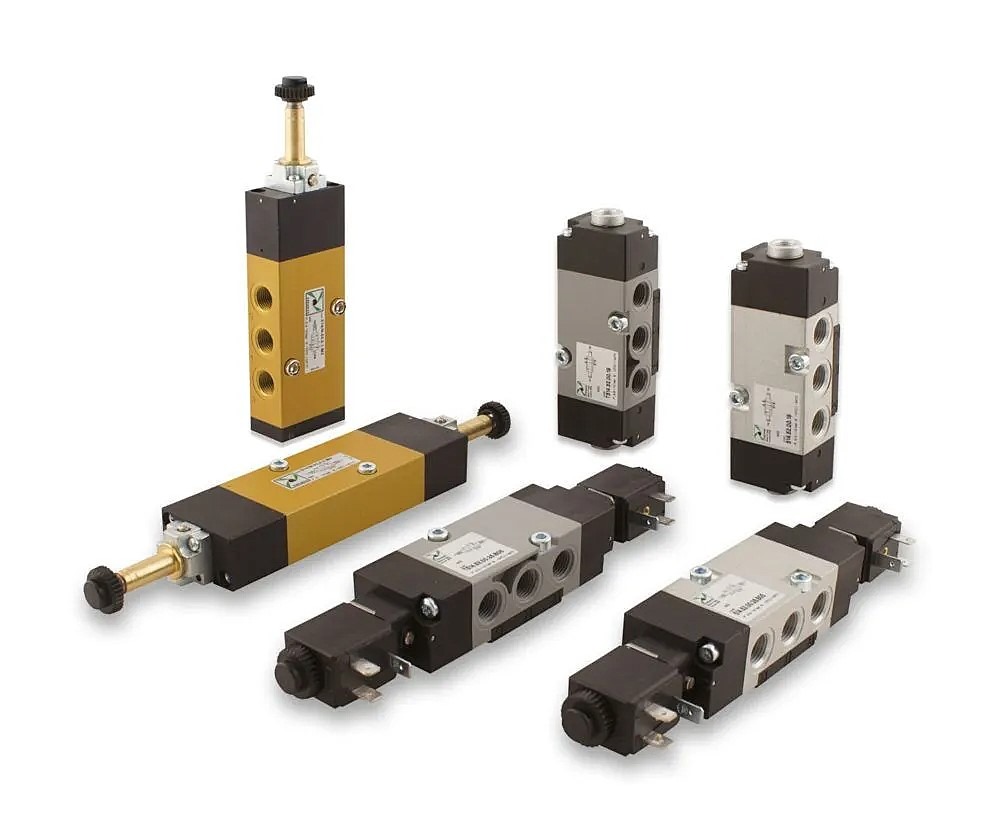

Van NAMUR

2. Vì sao nên chọn van NAMUR Pneumax?

Tuân thủ tiêu chuẩn NAMUR (VDI/VDE 3847) → Dễ dàng lắp đặt, thay thế và tương thích với nhiều thương hiệu khác nhau.
Lắp trực tiếp lên bộ tác động động khí nén → Không cần đế trung gian, giảm số lượng linh kiện và điểm rò rỉ
Hiệu suất cao, kích thước gọn → Lưu lượng lên đến 1100 Nl/phút, cổng kết nối G1/4"
Độ bền cao → Tuổi thọ lên đến 15 triệu chu kỳ

3. Các dòng van NAMUR Pneumax

3.1. Series 514/N - Van NAMUR tiêu chuẩn

Series 514/N là dòng van điều khiển điện - khí nén tiêu chuẩn, phù hợp cho các ứng dụng phổ thông, yêu cầu độ ổn định cao và dễ bảo trì với vật liệu thân nhôm, piston thép mạ niken, gioăng NBR.

Kiểu van: 3/2 và 5/2

Phân loại:

• Solenoid - Spring (Cuộn dây điện từ - Lò xo)
• Solenoid - Solenoid (Hai cuộn dây điện từ)
• Solenoid - Differential (Cuộn điện từ - Điều khiển pilot khí nén)

3.2. Series T514 “TECNO-NAMUR” - Van NAMUR thân nhựa

Series T514 là dòng van NAMUR sử dụng thân nhựa kỹ thuật (technopolymer), hướng đến giải pháp nhẹ, kinh tế và chống ăn mòn. Đây là lựa chọn phù hợp cho các hệ thống tự động hóa tiêu chuẩn, không yêu cầu chứng nhận chống cháy nổ.

Kiểu van 4/2 hoặc 5/2 tùy theo kiểu lắp và cấu hình sử dụng.

Phân loại:

• Pneumatic - Differential (Khí nén - Điều khiển pilot khí nén)
• Pneumatic - Pneumatic (Khí nén - Khí nén)
• Pneumatic - Spring (Khí nén - Lò xo)
• Solenoid - Spring (Cuộn dây điện từ - Lò xo)
• Solenoid - Solenoid (Hai cuộn dây điện từ)
• Solenoid - Differential (Cuộn điện từ - Điều khiển pilot khí nén)
• Universal kit

Ưu điểm nổi bật:

• Trọng lượng nhẹ hơn 40 - 60% so với thân nhôm
• Khả năng chống ăn mòn tốt
• Cho phép chuyển đổi 4/2 ⇔ 5/2 thông qua Universal Kit
• Giá thành cạnh tranh, phù hợp nhiều dự án

3.3. Series 514 và Series 515 - Van NAMUR cho môi trường cháy nổ (ATEX)

Series 514 và 515 là dòng van NAMUR cao cấp, sử dụng vật liệu nhôm đạt chuẩn được thiết kế cho khu vực có nguy cơ cháy nổ, tuân thủ tiêu chuẩn ATEX 2014/34/EU.

Cấu tạo tương tự các phiên bản như dòng T514, Series 514 và 515 sẽ gồm 3 phân loại chính phụ thuộc vào môi trường làm việc:

• Tiêu chuẩn: -10°C đến +50°C
• Nhiệt độ thấp (LT): -30°C đến +50°C
• Phiên bản ATEX: -20°C đến +40°C

Nhưng khác biệt duy nhất là Series 515 là dòng van NAMUR không kèm đế lắp sẵn. Van chỉ bao gồm thân van và bộ điều khiển, cho phép người dùng tùy chọn hoặc thiết kế đế lắp riêng theo yêu cầu của hệ thống. Dòng van này đặc biệt phù hợp cho nhà chế tạo máy (OEM) hoặc các ứng dụng cần tính linh hoạt cao trong thiết kế và lắp đặt.

Chứng nhận an toàn:

Chứng nhận cho van điện từ (có cuộn coil): Dùng trong Zone 2 & Zone 22, khi lắp cuộn coil XMB hoặc XMC 3GD.

II 3G Ex h IIB T4 Gc X

II 3D Ex h IIIC T120°C Dc X IP65

Chứng nhận cho van cơ/van khí nén (không có cuộn coil):

II 2G Ex h IIB T5 Gc X

II 2D Ex h IIIC T96 độ C Dc X IP65: Dùng trong Zone 1 & Zone 21

Bảng So Sánh Thông Số Kỹ Thuật & Vật Liệu Van NAMUR Pneumax
