Van bi là gì? Cấu tạo, nguyên lý hoạt động và cách chọn đúng ứng dụng

Một buổi sáng tại nhà máy sữa ở Bình Dương, hệ thống hơi nóng bỗng dưng sụt áp nghiêm trọng do một chiếc van bi đồng bị nứt thân, rò rỉ hơi xì xào khắp phòng máy. Nhân viên thu mua trước đó đã chọn nhầm van bi áp suất thấp (PN16) lắp vào đường hơi quá nhiệt 12 bar, khiến hệ thống phải dừng hoạt động đột ngột suốt 2 tiếng để chờ thay thế, tổn thất ước tính hơn 80 triệu đồng. Sự cố này cho thấy việc hiểu rõ van bi là gì, nắm chắc cấu tạo van bi và nguyên lý hoạt động van bi để chọn đúng thiết bị là yêu cầu bắt buộc đối với mọi kỹ sư vận hành và nhà thầu cơ điện.

Van bi là gì và cấu tạo gồm những bộ phận nào?

Van bi là dòng van công nghiệp đóng mở nhanh bằng cách xoay một viên bi có lỗ xuyên tâm một góc 90 độ để kiểm soát dòng lưu chất. Thiết bị cấu tạo từ 5 bộ phận cốt lõi gồm: thân van (chứa lưu chất), bi van (đục lỗ truyền dẫn), trục van (truyền lực xoay), gioăng làm kín (ngăn rò rỉ) và bộ phận điều khiển tay gạt hoặc bộ phận gắn bộ tác động khí nén/điện.

Trong thực tế thi công tại các công trình cấp nước và lò hơi, tôi thường gọi van bi là "van đóng/xả nhanh" vì chỉ cần gạt một góc 90 độ là dòng chảy được thông suốt hoặc ngắt hoàn toàn. Cấu tạo van bi gồm các chi tiết chịu lực và mài mòn liên tục, đòi hỏi độ chính xác gia công cực cao để tránh hiện tượng kẹt cứng.

• Thân van (Body): Đây là lớp vỏ bảo vệ bên ngoài, đúc từ inox (SUS304, SUS316), đồng, gang hoặc nhựa PVC. Thân van chịu áp lực trực tiếp từ dòng lưu chất và bảo vệ các chi tiết bên trong.
• Bi van (Ball): Một quả cầu kim loại được đục lỗ xuyên tâm. Bi van thường làm bằng inox 304 hoặc 316 đánh bóng bề mặt để giảm ma sát với gioăng và chống ăn mòn hóa học.
• Trục van (Stem): Thanh kim loại kết nối bi van với tay gạt hoặc bộ điều khiển (actuator). Trục van truyền lực momen xoắn để xoay bi van.
• Gioăng làm kín (Seat): Bộ phận cực kỳ nhạy cảm, thường làm bằng Teflon (PTFE), RPTFE hoặc kim loại (Metal seat) đối với môi trường nhiệt độ cao. Nhiệm vụ của gioăng là ép chặt vào bi van để ngăn dòng nước, khí rò rỉ ra ngoài.
• Bộ phận điều khiển: Có thể là tay gạt cơ học truyền thống cho các đường ống nhỏ, hoặc bộ tác động khí nén (pneumatic actuator), bộ tác động điện (electric actuator) cho các hệ thống tự động hóa.

Tôi từng xử lý một ca bảo trì cho hệ thống sấy công nghiệp tại Đồng Nai. Van bi inox tay gạt bị rò rỉ liên tục ở cổ trục van. Khi tháo ra, phần gioăng đệm trục (O-ring) bằng cao su NBR đã bị mủn hoàn toàn do tiếp xúc với hơi nóng 130 độ C vượt ngưỡng chịu đựng. Tôi đã tư vấn thay thế bằng loại van bi inox có gioăng PTFE chịu nhiệt lên tới 180 độ C, giải quyết dứt điểm lỗi rò rỉ trục van suốt 1 năm qua.

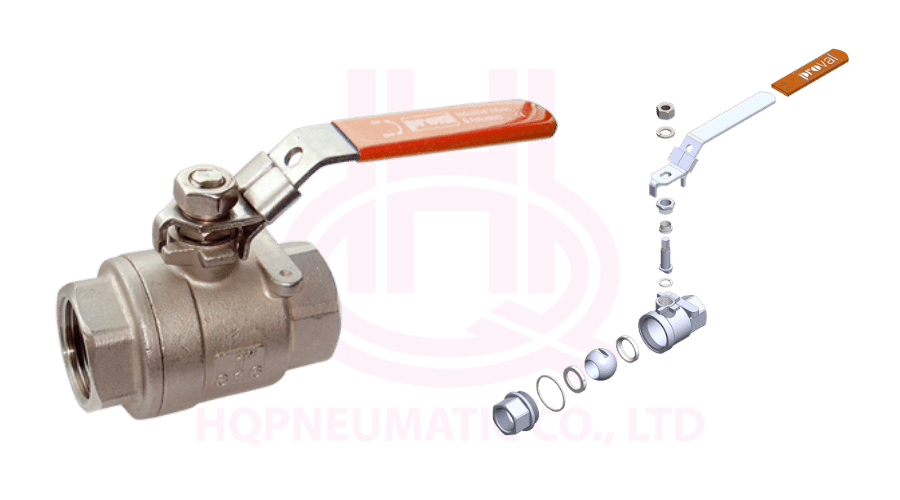

Cấu tạo chi tiết bên trong của van bi 2 thân inox Proval với viên bi khoét lỗ xuyên tâm và gioăng làm kín RPTFE. (Ảnh: Linh Đặng)

Van bi hoạt động theo nguyên lý nào?

Van bi hoạt động theo nguyên lý xoay tâm trục: khi tay gạt xoay một góc 90 độ, trục van sẽ truyền lực làm xoay bi van. Khi lỗ khoét của bi nằm song song với hướng đường ống, van mở hoàn toàn cho lưu chất đi qua; khi xoay vuông góc 90 độ so với hướng ống, bi van sẽ chặn đứng dòng chảy.

Quá trình vận hành thực tế của dòng van bi công nghiệp tự động hóa diễn ra rất nhanh. Khi bộ tác động khí nén nhận được tín hiệu áp lực khí (từ 3 đến 8 bar), piston bên trong actuator di chuyển tịnh tiến, thông qua cơ cấu bánh răng chuyển đổi thành chuyển động quay xoay trục van. Trục xoay kéo theo bi van chuyển trạng thái từ đóng sang mở hoặc ngược lại chỉ trong vòng 0.5 đến 1.5 giây.

Điện lưới Việt Nam tại các khu công nghiệp ngoại thành cũng thường xuyên sụt áp vào giờ cao điểm. Nếu bạn dùng van bi điều khiển điện không có cơ cấu chạy pin dự phòng hoặc tay quay phụ trợ, van sẽ bị kẹt ở vị trí lửng lơ khi mất điện đột ngột, gây tràn bồn hoặc quá áp đường ống. Vì vậy, tôi luôn khuyến nghị khách hàng sử dụng bộ tác động khí nén tác động kép (Double Acting) hoặc tác động đơn (Spring Return) để van tự động đóng kín khi gặp sự cố mất nguồn khí/điện.

Phân loại van bi theo số ngả và vật liệu thân van

Việc phân loại van bi giúp kỹ sư định hình dòng van phù hợp với sơ đồ công nghệ (P&ID) của hệ thống. Việc lựa chọn dòng van cụ thể dựa trên số lượng cổng kết nối và vật liệu chế tạo thân van đem lại hiệu quả vận hành tối đa.

1. Phân loại theo số ngả (Cổng dẫn hướng):

• Van bi 2 ngả: Dòng van phổ biến nhất, gồm 1 lối vào và 1 lối ra, chỉ dùng để đóng hoặc mở dòng lưu chất trên một đường thẳng.

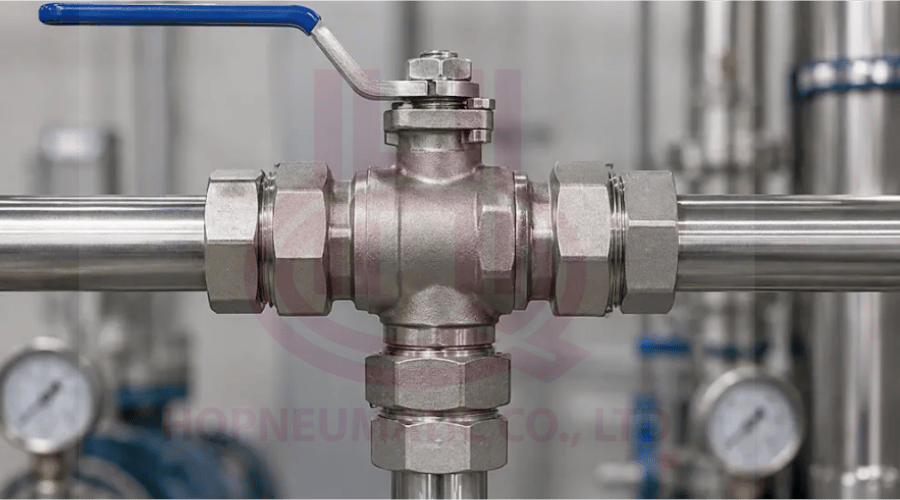

• Van bi 3 ngả: Gồm có 3 cổng kết nối, chia làm hai dạng cấu tạo lỗ bi là chữ T (T-port) và chữ L (L-port). Van chữ L dùng để chuyển hướng dòng chảy (hòa dòng từ cổng này sang cổng kia). Van chữ T linh hoạt hơn, vừa có thể chuyển hướng vừa có thể thông cả 3 ngả cùng lúc hoặc trộn dòng.
• Van bi 4 ngả: Thường dùng trong các hệ thống lọc nước tuần hoàn, hệ thống trao đổi nhiệt để đảo chiều dòng chảy phức tạp.

2. Phân loại theo vật liệu thân van:

• Van bi inox (SUS304, SUS316): Khả năng chống ăn mòn hóa học xuất sắc, chịu nhiệt cao lên đến 220 độ C, chịu áp lực lớn. Đây là lựa chọn bắt buộc cho ngành dược phẩm, hóa chất, thực phẩm (inox vi sinh dòng clamp) và hệ thống hơi nóng công nghiệp.
• Van bi đồng (Bronze/Brass): Thường dùng cho các đường ống cỡ nhỏ (dưới DN50) trong hệ thống cấp nước sạch, khí nén áp lực thấp (dưới 16 bar) và hệ thống HVAC tòa nhà.
• Van bi gang (Cast Iron/Ductile Iron): Chịu va đập cơ học tốt, giá thành rẻ hơn inox, thường chế tạo kiểu kết nối mặt bích kích thước lớn (từ DN50 đến DN300) dùng cho hệ thống phòng cháy chữa cháy (PCCC) và xử lý nước thải.
• Van bi nhựa (PVC, UPVC, PVDF): Kháng hóa chất cực tốt, đặc biệt là các axit mạnh, kiềm và nước muối, nhưng hạn chế về nhiệt độ (thường dưới 60 độ C) và áp suất thấp (dưới 10 bar).

Một bài học xương máu tôi rút ra tại một nhà máy xử lý nước thải ở Long An: nhà thầu lắp đặt van bi thân gang cánh inox cho đường ống dẫn hóa chất keo tụ PAC. Chỉ sau chưa đầy một tháng vận hành, phần thân gang tiếp xúc với hóa chất bị ăn mòn rỗ tổ ong, gây rò rỉ hóa chất ra sàn xưởng. Chúng tôi phải khẩn cấp thay thế toàn bộ sang van bi nhựa UPVC chính hãng, giúp hệ thống vận hành an toàn và không còn hiện tượng rò rỉ.

So sánh van bi 2 ngả, 3 ngả, 4 ngả theo ứng dụng

Để giúp phòng thu mua và kỹ sư thiết kế cơ điện dễ dàng lựa chọn loại van bi công nghiệp phù hợp với thiết kế đường ống, tôi lập bảng so sánh chi tiết các dòng van theo số ngả như sau:

Tiêu chí so sánh	Van bi 2 ngả	Van bi 3 ngả (Chữ L)	Van bi 3 ngả (Chữ T)	Van bi 4 ngả
Số lượng cổng	2 cổng (1 vào - 1 ra)	3 cổng (1 vào - 2 ra hướng rẽ)	3 cổng (kết nối đa hướng)	4 cổng kết nối chéo
Chức năng chính	Đóng hoặc mở hoàn toàn dòng chảy	Chuyển hướng dòng lưu chất sang một trong hai nhánh	Phân nhánh, chuyển hướng hoặc trộn hai dòng lưu chất	Đảo ngược dòng chảy trong hệ thống tuần hoàn
Cơ cấu lỗ bi xoay	Lỗ thẳng xuyên tâm	Lỗ góc vuông chữ L	Lỗ thông 3 hướng chữ T	Lỗ kép chuyển hướng song song
Ứng dụng tiêu biểu	Đường ống cấp nước, hơi nóng, khí nén thông thường	Hệ thống chuyển đổi bồn chứa, chuyển nguồn cấp chất lỏng	Nhà máy sữa, bia (trộn dòng nguyên liệu), xử lý nước	Hệ thống làm mát đảo chiều, thiết bị lọc cát rửa ngược
Độ phức tạp điều khiển	Thấp (xoay 90 độ)	Trung bình (xoay 90 độ)	Cao (cần xoay 90 hoặc 180 độ tùy trạng thái)	Rất cao (thường dùng bộ tác động điện/khí nén)

Cách chọn van bi đúng áp suất và kích thước đường ống?

Để chọn van bi chính xác, bạn cần đối chiếu kích thước danh nghĩa đường ống (DN/inch) với tiêu chuẩn kết nối, kiểm tra áp suất vận hành tối đa (bar/PSI) để chọn class van phù hợp (PN16, PN25, ANSI 150), xác định dải nhiệt độ lưu chất và lựa chọn vật liệu thân van chống ăn mòn tương thích với môi chất sử dụng.

Khi đi tư vấn cho các nhà máy, tôi nhận thấy lỗi phổ biến nhất của bộ phận thu mua là chỉ mua van theo kích thước đường ống mà bỏ qua áp suất hệ thống. Ví dụ, đường ống phi 60mm (DN50) có áp suất làm việc thực tế là 20 bar, nhưng thu mua lại chọn loại van bi đồng ren chỉ chịu được áp suất tối đa PN16 (16 bar). Khi đưa vào vận hành, áp lực vượt ngưỡng làm biến dạng gioăng Teflon, gây kẹt van hoặc rò rỉ dòng chảy.

Bảng thông số cốt lõi hỗ trợ việc lựa chọn chính xác dòng van bi công nghiệp theo các tiêu chí kỹ thuật được trình bày chi tiết dưới đây:

Thông số kỹ thuật	Mức thông dụng / Dải lựa chọn	Tiêu chuẩn áp dụng	Lưu ý ứng dụng thực tế
Kích thước danh nghĩa	DN8 - DN300 (1/4" đến 12")	ISO 5211, ASME B16.10	Ống nhỏ dưới DN50 nên dùng nối ren; ống lớn trên DN50 dùng nối mặt bích.
Áp suất làm việc	PN10, PN16, PN25, PN40, Class 150, Class 300	DIN, JIS (10K, 20K), ANSI	Nên chọn áp suất định mức của van cao hơn ít nhất 20% so với áp suất đỉnh của hệ thống.
Nhiệt độ làm việc	-20°C đến 220°C (Gioăng mềm), lên đến 400°C (Gioăng kim loại)	ASME B16.34	Môi trường hơi nóng lò hơi bắt buộc dùng gioăng RPTFE chịu nhiệt cao hoặc Metal Seat.
Vật liệu thân van	Đồng, gang, thép carbon, inox 304/316, nhựa PVC/UPVC	ASTM A351 (CF8/CF8M), ASTM A216 (WCB)	Inox 316 dùng cho hóa chất ăn mòn mạnh; đồng dùng cho nước sạch và khí nén sạch.
Kiểu kết nối	Nối ren (NPT/BSPT), Mặt bích (Flange), Nối nhanh (Clamp), Nối hàn (Socket weld)	ASME B16.5, JIS B2220, DIN 2501	Ngành thực phẩm/dược phẩm ưu tiên dùng nối nhanh Clamp vi sinh để dễ tháo lắp vệ sinh định kỳ.
Kiểu tác động	Tay gạt cơ học, Bộ tác động khí nén (Pneumatic), Bộ tác động điện (Electric)	ISO 5211 (Mặt bích kết nối Actuator)	Hệ thống tự động hóa tần suất đóng mở liên tục nên dùng bộ tác động khí nén để tăng tuổi thọ.

Ưu điểm nổi bật của van bi công nghiệp trong vận hành thực tế

Qua hơn 10 năm trực tiếp lắp đặt và giám sát thi công tại các nhà máy xử lý nước và lò hơi, tôi đúc rút được những ưu điểm vượt trội của dòng van này:

• Độ kín khít tuyệt đối: Cấu trúc bi van ép chặt vào lòng gioăng PTFE giúp ngăn chặn hoàn toàn hiện tượng rò rỉ chất lỏng hay khí nén, vượt trội hơn hẳn so với van cửa (van cổng) khi dùng cho đường ống nhỏ.
• Tuổi thọ đóng mở cực cao: Các dòng van bi inox chính hãng có chu kỳ đóng mở thiết kế đạt trên 100.000 lần mà không làm suy giảm độ kín khít.
• Tốc độ phản hồi tức thì: Với tay gạt hoặc bộ điều khiển khí nén, thời gian đóng hoặc mở hoàn toàn chỉ mất chưa đầy 1 giây, rất thích hợp cho các ứng dụng ngắt khẩn cấp trong hệ thống dẫn dầu khí, hóa chất.
• Tổn thất áp suất bằng không: Khi van mở hoàn toàn, lỗ khoét của bi trùng khít với đường kính trong của ống, dòng lưu chất đi thẳng mà không gặp bất kỳ vật cản nào, giúp bảo toàn áp suất đường ống tối đa.

Ứng dụng thực tế của van bi tại các nhà máy ở Việt Nam

1. Ngành Cấp nước & Xử lý nước thải: Tại các nhà máy cấp nước đô thị công suất lớn, người ta thường dùng van bi inox hoặc van bi gang nối bích từ DN100 đến DN250 gắn bộ điều khiển điện để tự động hóa quá trình đóng mở các nhánh phân phối nước sạch dựa trên tín hiệu cảm biến lưu lượng.
2. Hệ thống Lò hơi & Hơi nước công nghiệp: Trong các nhà máy dệt nhuộm, sấy gỗ hay chế biến cao su, van bi inox 304 kết nối mặt bích, sử dụng gioăng kim loại chịu nhiệt được lắp đặt ở các đầu nhánh chia hơi nóng áp lực cao (8-12 bar, nhiệt độ 170-190 độ C) để cấp nhiệt cho các thiết bị sấy.
3. Ngành Thực phẩm & Đồ uống (F&B): Các nhà máy sản xuất bia, sữa lớn như Vinamilk, Sabeco sử dụng 100% van bi vi sinh inox 316L kết nối clamp. Loại van này có bề mặt lòng van siêu nhẵn, không có góc chết tích tụ vi khuẩn, dễ tháo rời vệ sinh CIP (Clean-in-Place) tự động.

Lời khuyên thực chiến khi mua van bi công nghiệp chính hãng

• Đừng ham rẻ mua van không rõ nguồn gốc: Thị trường có rất nhiều dòng van bi inox giá rẻ đúc từ thép phế liệu lẫn tạp chất. Sau một thời gian ngắn vận hành trong môi trường ẩm ướt ở Việt Nam, thân van sẽ bị rỉ sét, rỗ bề mặt làm rách gioăng cao su gây rò rỉ nghiêm trọng.
• Luôn kiểm tra kỹ nguồn khí nén: Nếu dùng van bi điều khiển khí nén, hãy đảm bảo hệ thống khí nén của bạn đã qua máy sấy khí và bộ lọc tách nước. Khí nén bẩn và ẩm là kẻ thù số một phá hủy các gioăng cao su bên trong bộ tác động khí nén.
• Lưu ý chu kỳ bảo trì: Định kỳ 6 tháng một lần, hãy kiểm tra độ kín của gioăng trục van, bôi trơn các khớp nối tay gạt hoặc kiểm tra hành trình đóng mở của bộ điều khiển điện để phát hiện sớm các nguy cơ kẹt van.

Để đảm bảo hệ thống đường ống vận hành an toàn, không bị rò rỉ và tối ưu hóa chi phí vận hành, quý khách hàng nên tìm đến các đơn vị cung cấp thiết bị uy tín, có đầy đủ chứng chỉ CO/CQ và hỗ trợ kỹ thuật chuyên sâu.
