Van cầu vs Van bi vs Van bướm: nên chọn loại nào cho hệ thống công nghiệp?

Đứng trước bản vẽ thiết kế hệ thống hơi nóng hoặc đường ống cấp nước, nhiều anh em thu mua và kỹ sư M&E thường đau đầu vì không biết nên lắp van cầu, van bi hay van bướm. Chọn van quá tay thì vượt ngân sách dự án, chọn thiếu dòng van chuyên dụng lại khiến hệ thống rò rỉ liên tục, bắt buộc phải dừng máy để bảo trì. Tôi đã chứng kiến nhiều nhà máy tại Bình Dương phải bù đầu xử lý hiện tượng búa nước chỉ vì lắp sai loại van điều tiết ở đường ống chính.

Van cầu, van bi, van bướm khác nhau ở điểm nào?

Van cầu (globe valve) dùng đĩa chặn di chuyển lên xuống để điều tiết lưu lượng chính xác. Van bi (ball valve) sử dụng viên bi khoét lỗ xoay 90 độ để đóng mở nhanh. Van bướm (butterfly valve) dùng đĩa xoay dạng cánh bướm để đóng ngắt hoặc tiết lưu cho đường ống kích thước lớn.

Trong giới đi công trình, anh em thường gọi van cầu là "van hơi" vì nó chuyên trị hơi nóng nhờ cấu tạo vách ngăn chữ S ngăn rò rỉ tuyệt hảo. Van bi là dòng van đóng ngắt tốc độ cao nhờ viên bi inox mài nhẵn nằm giữa dòng chảy. Van bướm lại là phương án cực kỳ gọn nhẹ cho các đường ống cỡ lớn từ DN50 trở lên nhờ lá van mỏng dính xoay quanh trục.

Nguyên lý hoạt động của các loại van này dựa trên sự chuyển động của bộ phận đóng ngắt. Khi ta quay tay quay hoặc cấp khí nén vào bộ tác động (actuator), lực truyền động cơ học sẽ dịch chuyển đĩa van tịnh tiến (với van cầu), xoay bi van góc 90 độ (với van bi) hoặc xoay lá van quanh trục (với van bướm) để chắn hoặc khơi thông dòng lưu chất.

Ba năm trước, tôi xử lý một ca sụt áp nghiêm trọng tại nhà máy dệt nhuộm ở Đồng Nai. Đơn vị thi công trước đó đã lắp một chiếc van bi DN100 để điều tiết lưu lượng hơi nóng cấp cho bể nhuộm. Do van bi không có khả năng điều tiết mịn, công nhân cứ hé van một chút là lưu lượng tăng vọt, đệm van PTFE bị dòng hơi áp suất cao xé rách chỉ sau 2 tuần. Tôi lập tức tư vấn thay thế bằng van cầu yên ngựa (globe valve) bằng gang dẻo chịu nhiệt, từ đó lưu lượng được khống chế chính xác và van hoạt động êm ru suốt 3 năm qua.

Ưu nhược điểm từng loại van xét theo chi phí và độ bền ra sao?

Mỗi dòng van đều có những ưu thế và giới hạn riêng biệt về mặt cơ học lẫn chi phí vật tư. Hiểu rõ các yếu tố này giúp anh em tối ưu hóa dòng tiền khi thi công dự án.

Van cầu (Globe Valve)

• Ưu điểm: Khả năng tiết lưu (điều tiết) lưu lượng cực tốt mà không sợ hỏng đĩa van. Độ kín khít cao nhờ thiết kế ép chặt đĩa xuống bệt đỡ (seat). Van cầu chịu được nhiệt độ lên tới 425°C nếu sử dụng thân thép đúc tiêu chuẩn ASME B16.34.
• Nhược điểm: Gây tổn thất áp suất lớn vì dòng lưu chất phải đi vòng vèo chữ S qua vách ngăn. Trọng lượng van nặng, giá thành đầu tư cao nhất trong ba loại.

Van cầu hơi gang BSV-2EN (Ảnh: Linh Đặng)

Van bi (Ball Valve)

• Ưu điểm: Tổn thất áp suất bằng không khi mở hoàn toàn vì tâm bi trùng với đường kính ống. Đóng mở cực nhanh chỉ bằng góc xoay 90 độ. Tuổi thọ cơ học rất cao, có loại đạt hơn 100.000 lần đóng mở không rò rỉ nhờ đệm Teflon (PTFE) tự bôi trơn.
• Nhược điểm: Khó điều tiết lưu lượng vì dòng chảy cắt qua mép bi dễ mài mòn đệm làm kín, gây rò rỉ. Giá thành dòng van bi inox 316 vi sinh lắp clamp cho ngành dược khá đắt đỏ.

Van bi bích 2 thân V206 (Ảnh: Linh Đặng)

Van bướm (Butterfly Valve)

• Ưu điểm: Trọng lượng siêu nhẹ, độ dày thân van cực mỏng (kiểu wafer). Giá thành rẻ nhất trong ba loại đối với các kích thước lớn từ DN80 trở lên. Tiết kiệm diện tích thi công tối đa trên giàn ống.
• Nhược điểm: Đĩa van luôn nằm giữa dòng chảy nên gây cản trở nhẹ và dễ bám cặn bẩn, xơ sợi. Không dùng được cho ứng dụng áp suất quá cao hoặc nhiệt độ vượt quá 120°C (do giới hạn chịu nhiệt của gioăng cao su EPDM/NBR).

Van bướm V109 Lug Type PTFE (Ảnh: Linh Đặng)

Làm sao so sánh van cầu - van bi - van bướm theo áp suất, kích thước, giá?

Để so sánh nhanh, van cầu ưu việt ở áp suất và nhiệt độ cao nhưng giá thành lớn; van bi tối ưu cho áp suất trung bình, đóng mở nhanh đường ống nhỏ; van bướm có giá rẻ nhất cho kích cỡ lớn nhưng giới hạn ở áp suất thấp hơn.

Bảng tổng hợp thông số kỹ thuật cốt lõi dưới đây được tôi đúc kết từ thực tế lắp đặt tại các nhà máy công nghiệp phía Nam:

Tiêu chí	Van Cầu (Globe Valve)	Van Bi (Ball Valve)	Van Bướm (Butterfly Valve)
Kích thước phổ biến (DN/inch)	DN15 - DN300 (1/2" - 12")	DN15 - DN200 (1/2" - 8")	DN50 - DN1200 (2" - 48")
Áp suất làm việc tối đa	Lên đến 40 bar (Class 150/300)	Lên đến 64 bar (1000 PSI)	Lên đến 16 bar (PN16)
Nhiệt độ làm việc	-29°C đến 425°C (thân thép)	-20°C đến 180°C (seal PTFE)	-10°C đến 120°C (gioăng EPDM)
Vật liệu thân van	Gang dẻo, Thép đúc, Inox 304/316	Đồng, Gang, Inox 304/316, Nhựa	Gang cầu, Inox 304/316, Nhựa
Kiểu kết nối	Mặt bích (JIS10K, ANSI150), Ren	Ren, Mặt bích, Clamp vi sinh	Kẹp Wafer, Lug, Mặt bích
Khả năng điều tiết	Xuất sắc (Rất mịn)	Kém (Chỉ nên dùng đóng/mở)	Trung bình (Chỉ điều tiết thô)
Độ sụt áp qua van	Rất cao	Hầu như bằng 0	Thấp đến trung bình
Chi phí lắp đặt đầu vào	Cao	Trung bình	Thấp nhất (cho cỡ lớn)
Tiêu chuẩn áp dụng	API 600, BS 1873, ASME B16.34	API 6D, ISO 5211, ASME B16.34	API 609, ISO 5211, EN 593

Ứng dụng nào nên dùng van cầu, ứng dụng nào nên dùng van bướm?

Van cầu là lựa chọn bắt buộc cho các hệ thống sấy, lò hơi, kiểm soát hơi nóng hoặc dầu truyền nhiệt cần điều tiết lưu lượng mịn. Van bướm phù hợp nhất cho hệ thống xử lý nước cấp, nước thải, hệ thống PCCC hoặc HVAC nhờ tiết kiệm diện tích lắp đặt.

Việc áp dụng đúng loại van vào từng môi chất cụ thể giúp tăng tuổi thọ toàn bộ hệ thống đường ống:

1. Lò hơi & hệ thống hơi nóng công nghiệp (Steam)

Tại các nhà máy thức ăn chăn nuôi hay chế biến thực phẩm tại Long An, hệ thống lò hơi (boiler) luôn vận hành ở nhiệt độ trên 180°C và áp suất từ 8 đến 10 bar. Với vị trí đầu ra của nồi hơi hoặc trước các thiết bị trao đổi nhiệt, tôi luôn tư vấn dùng van cầu thân gang dẻo, đĩa van bằng inox chịu nhiệt. Khả năng đóng kín tuyệt đối của van cầu giúp ngăn chặn hơi nóng rò rỉ qua các thiết bị sấy khi dừng ca máy, tiết kiệm lượng lớn nhiên liệu đốt.

2. Cấp nước & xử lý nước (Water Treatment)

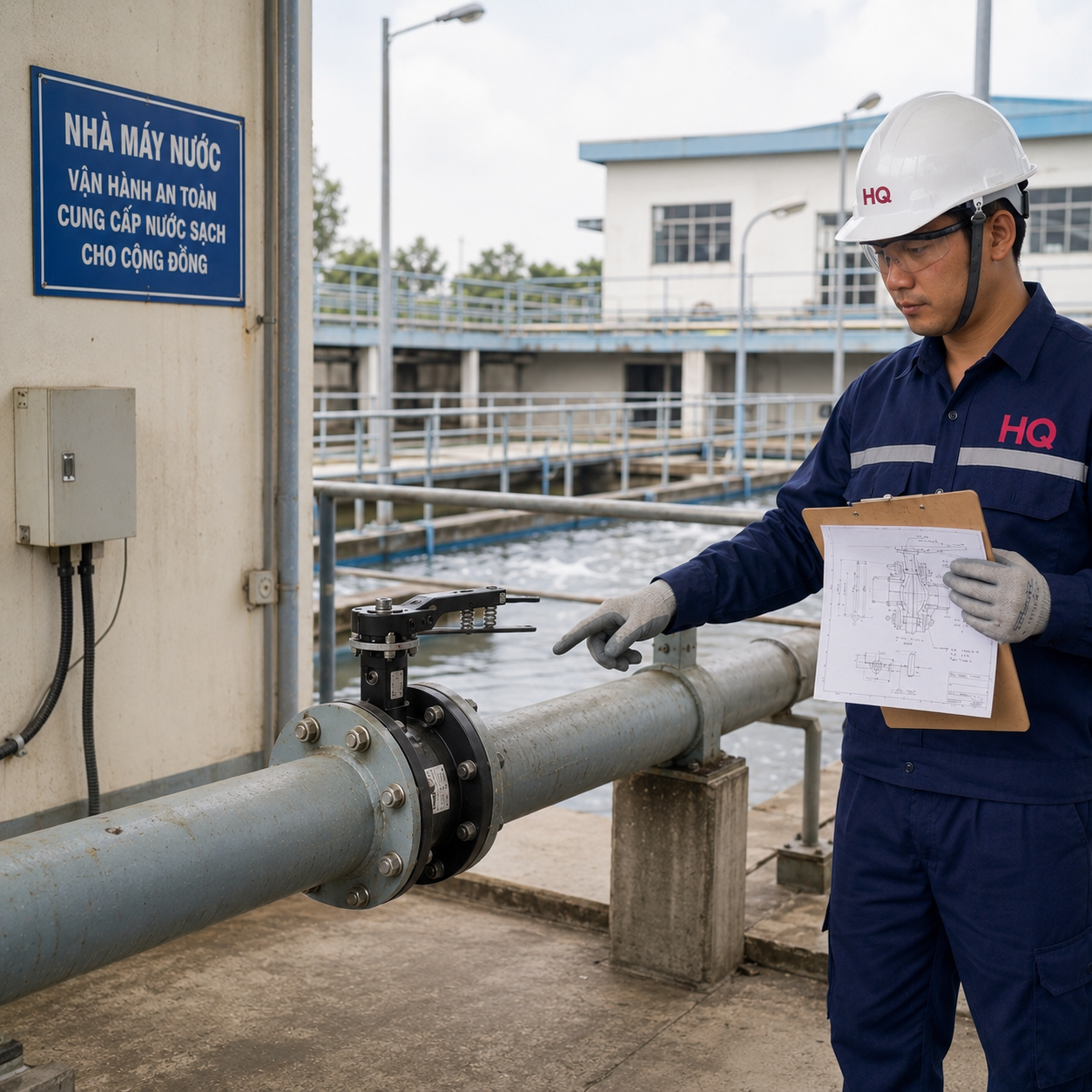

Tại các trạm bơm nước sạch hoặc nhà máy xử lý nước thải quy mô lớn, đường ống dẫn nước thường có kích thước lớn từ DN100 đến DN400. Để đóng ngắt dòng nước này, sử dụng van bướm kiểu kẹp wafer tay gạt hoặc tay quay vô lăng là tối ưu nhất. Thân van bằng gang cầu kết hợp cánh inox giúp chống ăn mòn hiệu quả, chi phí vật tư giảm tới 50% so với việc mua van bi hay van cầu cùng kích cỡ.

3. Thực phẩm & đồ uống, dược phẩm (F&B / Pharma)

Trong dây chuyền sản xuất bia, sữa tại Bình Dương, yêu cầu vệ sinh an toàn thực phẩm cực kỳ khắt khe. Các van bi inox 316L kết nối kiểu clamp nhanh vi sinh là lựa chọn hàng đầu. Lòng van phẳng, nhẵn bóng giúp lưu chất không bị đọng lại gây vi khuẩn nấm mốc, đồng thời dễ tháo lắp để vệ sinh định kỳ bằng dung dịch CIP.

Kinh nghiệm chọn van tránh lãng phí khi thi công hệ thống

Nhiều năm đi tư vấn vật tư, tôi thấy không ít anh em thiết kế vẽ bừa van bi inox cho toàn bộ hệ thống nước thải để "cho chắc ăn", khiến chủ đầu tư méo mặt vì đội chi phí lên gấp ba. Ngược lại, có bên lại dùng van bướm tay gạt thường cho đường ống dẫn hóa chất đậm đặc, chỉ sau vài tuần hoạt động, gioăng cao su bị ăn mòn rữa ra gây tràn hóa chất nguy hiểm.

Đặc thù khí hậu Việt Nam nóng ẩm, độ ẩm thường trực trên 85% kèm bụi bặm công trường dễ làm các cuộn điện từ (solenoid) của van điện bị ẩm, dẫn đến chập cháy. Đồng thời, điện lưới ở các khu công nghiệp ngoại thành thỉnh thoảng bị sụt áp đột ngột. Nếu anh em dùng van điều khiển điện không có bộ lưu điện tự động đóng, van sẽ bị kẹt lơ lửng khi mất nguồn. Do đó, tôi khuyên anh em nên ưu tiên dùng van điều khiển bằng khí nén (pneumatic actuator) kết hợp với van điện từ chia khí có cấp bảo vệ IP65/IP67 để đảm bảo an toàn vận hành.

Để tối ưu hóa chi phí mà vẫn đảm bảo độ bền, anh em cần lưu ý 3 nguyên tắc thực tế sau:

• Hiểu rõ thông số lưu chất thực tế: Không đoán mò áp suất và nhiệt độ. Hãy đo chính xác áp suất làm việc thực tế (working pressure) để chọn đúng class van (ví dụ chọn PN10 thay vì PN16 để tiết kiệm ngân sách).
• Tận dụng van bướm cho size lớn: Từ đường ống kích thước DN80 trở lên, nếu không yêu cầu điều tiết lưu lượng quá mịn, hãy luôn nghĩ đến van bướm đầu tiên để giảm trọng lượng giàn ống và tiết kiệm chi phí vật tư.
• Luôn lắp lọc chữ Y (Y-strainer) phía trước van: Cặn hàn, xỉ hàn, cát đá trong đường ống mới thi công là kẻ thù số một phá hủy seat van bi và van cầu. Lắp một chiếc lọc chữ Y giá chỉ vài trăm nghìn đồng sẽ cứu chiếc van trị giá hàng triệu đồng của bạn khỏi bị trầy xước rò rỉ.

Lựa chọn dòng van nào tối ưu nhất cho dự án của bạn?

Không có loại van nào hoàn hảo cho mọi vị trí trên đường ống, chỉ có loại van phù hợp nhất với ngân sách và điều kiện kỹ thuật thực tế của hệ thống. Hiểu rõ bản chất cơ học của van cầu, van bi và van bướm giúp anh em kỹ sư vận hành nhà máy hoạt động trơn tru, hạn chế tối đa thời gian dừng máy.

Nếu bạn đang băn khoăn chưa biết chọn dòng van nào phù hợp cho dự án M&E sắp tới, hoặc hệ thống hơi nóng tại xưởng đang gặp hiện tượng rò rỉ liên tục gây hao phí nhiên liệu lò hơi, hãy liên hệ ngay với chúng tôi để được tư vấn kỹ thuật và báo giá tốt nhất:
