Van Điện Từ Thường Mở Pneumax

VAN ĐIỆN TỪ THƯỜNG MỞ PNEUMAX

PLP Series - General Purpose 2-Way Solenoid Valve

Giải pháp kiểm soát lưu chất công nghiệp

📌 Tóm tắt nội dung

Van điện từ thường mở Pneumax PLP Series là gì? Nguyên lý, cấu tạo, thông số kỹ thuật chi tiết.

So sánh van thường mở vs thường đóng - khi nào nên dùng loại nào?

Ứng dụng thực tế

1. Van Điện Từ Thường Mở Là Gì?

Van điện từ thường mở (Normally Open - viết tắt là NO hoặc ký hiệu H trong catalog Pneumax) là loại van điện từ có trạng thái mặc định là mở khi không có điện cấp vào cuộn coil. Lưu chất - có thể là nước, khí, dầu, hơi nước - được phép đi qua van trong điều kiện bình thường.

Khi cấp điện, từ trường sinh ra sẽ hút lõi van (plunger) về phía đóng, ngăn hoàn toàn dòng chảy. Ngay khi ngắt điện, lò xo đẩy lõi trở về vị trí ban đầu và van mở trở lại.

💡 Khái niệm Fail-Open (An toàn mở)

Fail-Open là thuật ngữ kỹ thuật chỉ trạng thái van tự động MỞ khi xảy ra sự cố mất điện. Điều này đảm bảo hệ thống vẫn hoạt động an toàn trong tình huống khẩn cấp, ví dụ: hệ thống PCCC tiếp tục cấp nước chữa cháy dù bảng điều khiển mất nguồn.

2. Nguyên Lý Hoạt Động

Khi không cấp điện (trạng thái mặc định - Van mở): Lò xo giữ lõi van ở vị trí rút lên, để lộ cửa thông giữa đầu vào và đầu ra cho phép lưu chất đi qua.

Khi cấp điện (Van đóng): Cuộn coil được cấp điện tạo ra từ trường kéo lõi van về vị trí đóng, dòng chảy bị chặn hoàn toàn.

Khi ngắt điện (Van mở trở lại): Từ trường mất đi. Lò xo đẩy lõi van trở về vị trí ban đầu, van mở lại.

Thông số	Giá trị / Mô tả
Loại tác động	Direct (1/8", 1/4") | Diaphragm/Pilot (3/8" đến 2")
Thời gian mở/đóng	500 ~ 1.000 ms
Độ nhớt môi chất	≤ 20 cSt

3. Cấu Tạo Chi Tiết - Dòng Pneumax PLP Series

Van điện từ thường mở Pneumax PLP gồm 14 bộ phận chính, mỗi chi tiết được chọn lựa vật liệu kỹ càng để tương thích với nhiều loại môi chất công nghiệp:

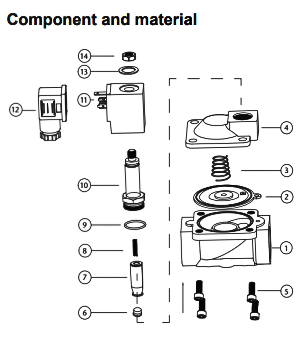

CẤU TẠO PLP

Thông số	Giá trị / Mô tả
1. Thân van (Valve body) 2. Màng van (Diaphragm) 3. Lò xo màng (Diaphragm spring) 4. Nắp van (Valve cover) 5. Bu-lông (Bolt) 6. Gioăng pilot (Pilot seal) 7. Pilot 8. Lò xo pilot (Pilot spring) 9. O-ring 10. Cụm ống plunger (Plunger tube unit) 11. Cuộn coil (Coil) 12. Đầu cắm (Plug) 13. Vòng đệm (Washer) 14. Đai ốc khóa (Lock nut)	Đồng - Inox 316 NBR / EPDM / VITON Inox 304 Đồng thau hoặc Inox 316 Inox 302 NBR / EPDM / VITON Inox 1J117 Inox 304 NBR / EPDM / VITON Inox 304 + 1J117 Dây đồng tráng men (Enamelled wire) Nylon Inox 302 Inox 302

4. Thông Số Kỹ Thuật Đầy Đủ - PLP Series

Van PLP Pneumax

Model	S.Steel	PLP-06	PLP-08	PLP-10	PLP-15	PLP-20	PLP-25	PLP-35	PLP-40	PLP-50
	Brass	PLP-06S1	PLP-08S1	PLP-10S1	PLP-15S1	PLP-20S1	PLP-25S1	PLP-35S1	PLP-40S1	PLP-50S1
Flowrate (l/min)		3	3	10.5	13	20	25	35	40	50
Cv		0.23	0.23	1.68	4.5	7.6	12	22	30	48
Size (G thread)		1/8"	1/4"	3/8"	1/2"	3/4"	1"	1-1/4"	1-1/2"	2"
Working pressure		0 – 13 bar		0.5 – 13 bar
Working temperature		Max. working temperature for media: NBR 50°C;  EPDM 130°C;  VITON 120°C
		Environment temperature: 0°C ~ 65°C
Operated type		Direct		Diaphragm
Response time		Opening time: 500 ~ 1000 ms  /  Closing time: 500 ~ 1000 ms
Max. allowable press		16 bar

(*) Model inox thêm hậu tố S1, ví dụ: PLP-20S1. Van thường mở thêm hậu tố H, ví dụ: PLP-20H hoặc PLP-20S1H.

Điện áp cuộn coil (PLPC Series):

110VAC (E1), 220VAC (E2), 380VAC (E3), 24VDC (E4), 12VDC (E5),36VAC (E6), 24VAC (E7), 110VDC (E8), 48VDC (E9), 36VDC (E10).

Ngoài ra còn có cuộn coil XPLPC đạt chuẩn ATEX.

5. So Sánh: Van Thường Mở vs Van Thường Đóng

Tiêu chí	Van Thường Mở (H)	Van Thường Đóng (NC - mặc định)
Trạng thái khi mất điện Trạng thái khi có điện Tiêu thụ điện Ưu điểm an toàn	Mở - lưu chất đi qua tự do Đóng - ngăn dòng chảy Tiêu điện khi cần đóng van Tự mở khi mất điện - an toàn trong tình huống khẩn cấp	Đóng - dừng dòng chảy Mở - cho lưu chất đi qua Tiêu điện khi cần mở van Tự đóng khi mất điện - ngăn tràn/rò

6. Ưu & Nhược Điểm

6.1. Ưu Điểm

• Tiết kiệm điện năng trong hệ thống vận hành liên tục: Van không cần tiêu thụ điện để duy trì trạng thái mở, giảm chi phí vận hành dài hạn.
• An toàn Fail-Open: Tự động mở khi mất điện - lý tưởng cho hệ thống PCCC, xả áp, thoát nước khẩn cấp.
• Cấu tạo đơn giản, tuổi thọ cao: Ít chuyển động cơ học hơn so với van servo, dễ bảo trì, thay thế linh kiện.
• Dải ứng dụng rộng: Tương thích với nước, khí, dầu nhẹ, nước nóng, hơi bão hòa (tùy chọn seal EPDM/VITON).
• Bảo vệ IP65: Chống bụi hoàn toàn và chống tia nước - phù hợp môi trường công nghiệp khắc nghiệt.

6.2. Nhược Điểm

• Không phù hợp cho hệ thống cần đóng van an toàn khi mất điện (fail-close). Trong trường hợp này, phải dùng van thường đóng (NC).
• Cuộn coil tiêu thụ điện liên tục khi cần giữ van ở trạng thái đóng - sinh nhiệt, ảnh hưởng tuổi thọ nếu vận hành đóng liên tục quá dài.
• Cần áp suất tối thiểu 0.5 bar cho các size từ 3/8" trở lên (kiểu diaphragm/pilot). Không phù hợp hệ thống áp thấp gần 0 bar với size lớn

7. Ứng Dụng Thực Tế

7.1. Hệ thống PCCC (Phòng cháy chữa cháy)

Van thường mở đảm bảo đường ống nước chữa cháy luôn thông thoáng. Khi bảng điện mất nguồn do hỏa hoạn, van tự mở - nước vẫn chảy vào vòi phun sprinkler đúng lúc quan trọng nhất.

7.2. Hệ thống HVAC - Điều hòa & xử lý không khí

Trong các AHU (Air Handling Unit) và FCU (Fan Coil Unit), van thường mở đảm bảo môi chất lạnh hoặc nước nóng vẫn tuần hoàn qua dàn trao đổi nhiệt khi hệ thống điều khiển gặp sự cố, tránh đóng băng cuộn lạnh hoặc quá nhiệt cuộn nóng.

7.3. Hệ thống cấp/thoát nước & xử lý nước thải

Ứng dụng trong van xả đáy, van thoát áp, hệ thống bơm áp lực tự động. Khi máy bơm tắt (mất điện), van mở xả áp về bình chứa, bảo vệ đường ống không bị nước va (water hammer).

7.4. Hệ thống khí nén công nghiệp

Dùng trong các mạch an toàn (safety circuit): khi PLC hoặc nguồn điều khiển mất tín hiệu, van mở xả khí nén, hạ áp suất tức thì, bảo vệ thiết bị và người vận hành.

7.5. Ngành thực phẩm, dược phẩm (với seal EPDM)

Seal EPDM chịu nhiệt đến 130°C, phù hợp vệ sinh CIP (Clean-In-Place). Van inox 316 đáp ứng tiêu chuẩn vật liệu tiếp xúc thực phẩm. Tuy nhiên cần kiểm tra thêm tiêu chuẩn FDA/3-A tùy yêu cầu

8. Bảo Trì & Kiểm Tra Định Kỳ.

Van điện từ Pneumax PLP có cấu tạo đơn giản, bảo trì không phức tạp. Dưới đây là quy trình kiểm tra định kỳ khuyến nghị:

• Hàng tuần: Kiểm tra ngoại quan - rò rỉ, tiếng kêu bất thường, nhiệt độ coil.
• Hàng tháng: Vệ sinh bên ngoài, kiểm tra kết nối điện và đầu cắm DIN.
• 6 tháng/lần: Tháo kiểm tra diaphragm và O-ring, thay nếu có dấu hiệu nứt/mòn. Vệ sinh lõi van và buồng pilot.
• Hàng năm: Kiểm tra toàn bộ, đo điện trở cuộn coil, đánh giá cần thay thế toàn bộ van hay chỉ phụ kiện.

⚠️ Lưu ý bảo trì quan trọng

Luôn ngắt điện và xả áp trước khi tháo van.

Không dùng chất tẩy rửa mạnh dễ ăn mòn seal cao su.

Lắp lọc Y trước van để bảo vệ diaphragm khỏi cặn bẩn.

Với môi trường ăn mòn hoặc nhiệt độ cao, ưu tiên chọn body Inox S1 và seal EPDM hoặc VITON.

9. Tại Sao Chọn Van Pneumax PLP Series?

Pneumax là thương hiệu của Ý, chuyên về thiết bị khí nén và kiểm soát lưu chất công nghiệp. Dòng PLP Series được thiết kế theo tiêu chuẩn châu Âu, phù hợp với nhiều ngành công nghiệp tại Việt Nam và khu vực Đông Nam Á.

• Chứng nhận IP65: Phù hợp môi trường ẩm ướt, bụi bẩn - phổ biến trong nhà máy thực phẩm, dược phẩm, hóa chất.
• Tùy chọn cuộn coil chống cháy nổ (Explosion-proof): Đáp ứng yêu cầu khu vực nguy hiểm ATEX.
• Đa dạng điện áp: Từ 12VDC đến 380VAC, tương thích với hầu hết hệ thống điều khiển PLC/SCADA.
• Vật liệu đa dạng: Đồng thau tiêu chuẩn hoặc Inox 316 tùy chọn phù hợp nhiều môi chất.
• Seal linh hoạt: NBR (dầu, nước, khí thông thường), EPDM (nước nóng, hơi nước, hóa chất), VITON (dầu, dung môi, nhiệt độ cao).

Kết Luận

Van điện từ thường mở Pneumax PLP Series là lựa chọn đáng tin cậy cho các hệ thống công nghiệp yêu cầu tính an toàn fail-open, tiết kiệm năng lượng và độ bền cao. Với dải kích thước từ 1/8" đến 2", áp suất đến 13 bar, và khả năng tương thích nhiều loại môi chất nhờ các tùy chọn seal, dòng PLP đáp ứng được phần lớn yêu cầu trong thực tế sản xuất hiện đại.

Điểm mấu chốt khi chọn van: xác định rõ kịch bản mất điện, nếu hệ thống cần tiếp tục hoạt động khi mất nguồn điều điều khiển, van thường mở (H) là giải pháp đúng đắn. Ngược lại, nếu yêu cầu an toàn là ngắt lưu chất khi mất điện, hãy chọn van thường đóng (NC).
