Van Khí Nén Dòng 900

Dòng 900 bao gồm các thành phần sau:

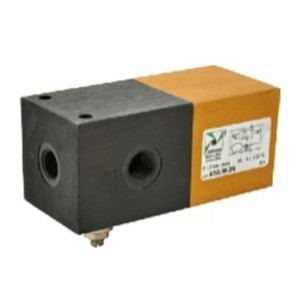

•Công tắc áp suất, chuyển đổi tín hiệu khí nén thành tín hiệu điện.
•Máy phát xung, biến đổi tín hiệu khí nén liên tục thành xung điều chỉnh được từ 0 đến 10 giây.
•Bộ hẹn giờ khí nén (n.C. hoặc n.O.), cắt hoặc giải phóng tín hiệu khí nén trong một khoảng thời gian có thể điều chỉnh.
•Van an toàn hai tay, cho phép sử dụng an toàn các điều khiển khí nén bằng hai tay (ví dụ như hai nút bấm 3/2 N.C. cách nhau một khoảng nhất định) loại trừ tín hiệu giả trong trường hợp nút bấm hoặc van bị hỏng.

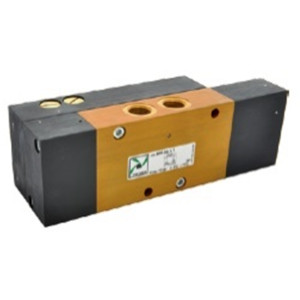

•Flip – Flop: van 5/2 đường, được kích hoạt bằng tín hiệu đơn, chuyển đổi đầu ra từ 2 sang 4 và ngược lại tại mỗi xung.
•Để hoạt động đúng, quan trọng là áp suất đầu vào phải bằng hoặc thấp hơn áp suất pilot.

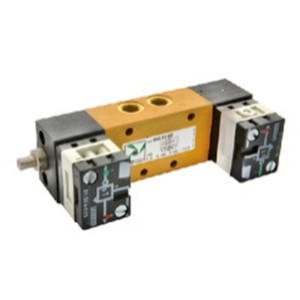

•Van dao động, 5/2 – G 1/8″ với hai chức năng logic “NOT” gắn trên bảng, chuyển đổi khi áp suất trong buồng xả của xi lanh kết nối đạt ngưỡng “NOT”.
•Bộ khuếch đại tín hiệu, 3/2 – Van G 1/8″ N.C. được kích hoạt bởi các tín hiệu yếu nhưng cao hơn 0,05 bar.
•Van khởi động từ từ, là một thiết bị được lắp giữa van hoặc van điện từ và xi lanh cho phép làm đầy dần dần buồng, cung cấp chuyển động xi lanh với công suất thấp. Van khởi động dần được làm từ một van điều khiển dòng chảy và một van 2/2 N.C. với lỗ danh nghĩa 6 mm. van hoàn toàn mở khi áp suất trong xi lanh đạt 50% áp suất đầu vào.
