VAN 1 CHIỀU INOX

1. Van 1 Chiều Inox Là Gì?

Van 1 chiều inox (Stainless Steel Check) là loại van được chế tạo từ thép không gỉ (inox), có chức năng cho phép lưu chất (nước, khí, hơi, hóa chất...) chảy theo một chiều duy nhất và tự động ngăn chặn dòng chảy ngược lại mà không cần tác động từ bên ngoài.

Nguyên lý hoạt động hoàn toàn tự động: khi áp suất dòng chảy thuận đủ lớn, đĩa/lá van mở ra cho lưu chất đi qua; khi dòng chảy ngừng hoặc đảo chiều, đĩa/lá van tự đóng lại nhờ trọng lực, lò xo hoặc áp suất ngược ngăn hiện tượng chảy ngược gây hư hỏng bơm, thiết bị và đường ống.

Tại sao chọn inox thay vì vật liệu khác?

So với van 1 chiều bằng đồng thau hay gang, van inox có khả năng chống ăn mòn vượt trội, chịu nhiệt độ và áp suất cao hơn, không bị nhiễm bẩn vào lưu chất và tuổi thọ dài hơn trong môi trường khắc nghiệt. Đây là lý do van 1 chiều inox được ưu tiên trong công nghiệp thực phẩm, dược phẩm, hóa chất và xử lý nước.

2. Phân Loại

Trên thị trường hiện nay, van 1 chiều inox được phân loại theo hai tiêu chí chính: cơ chế đóng mở và kiểu kết nối với đường ống.

2.1. Phân Loại Theo Cơ Chế Đóng Mở

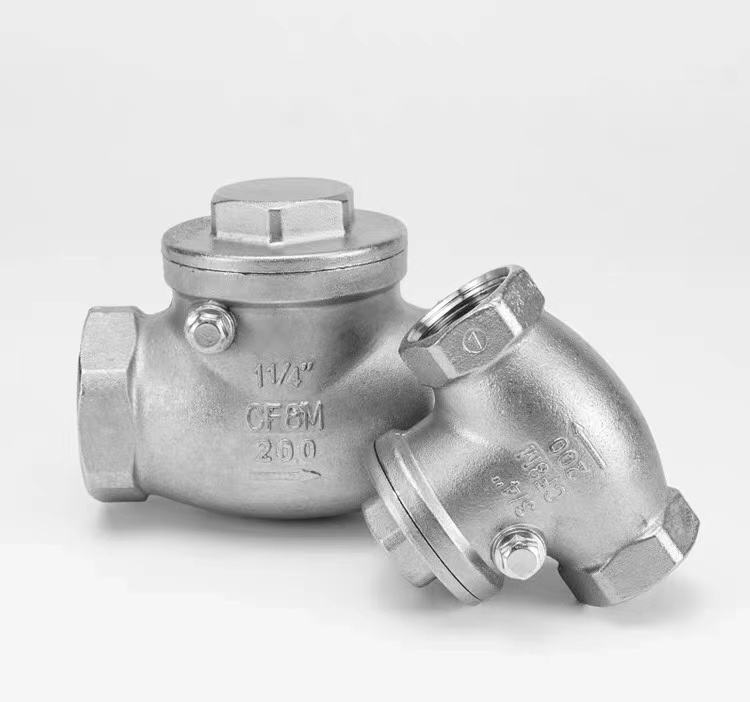

Van 1 Chiều Lá Lật Inox (Swing Check Valve)

Còn gọi là van cửa lật inox. Đây là loại van phổ biến nhất, hoạt động nhờ một đĩa van (lá van) gắn trên bản lề xoay. Khi có dòng chảy thuận, áp lực đẩy lá van mở sang một bên; khi dòng chảy ngừng hoặc đảo chiều, lá van tự đóng lại nhờ trọng lực và áp suất ngược.

• Ưu điểm: Cấu tạo đơn giản, tổn thất áp suất thấp, lưu lượng thông qua lớn
• Phù hợp: Đường ống nằm ngang và thẳng đứng (dòng chảy đi lên), lưu lượng lớn và ổn định

Van 1 Chiều Cánh Bướm Inox (Butterfly/Dual Plate Check Valve - Wafer)

Còn gọi là van 1 chiều wafer inox. Cấu tạo gồm hai nửa đĩa van (cánh bướm) gắn trên trục trung tâm, được hỗ trợ thêm lò xo đàn hồi. Khi có dòng chảy, hai cánh mở ra; khi dòng chảy ngừng, lò xo đẩy hai cánh đóng lại nhanh chóng.

• Ưu điểm: Thiết kế mỏng, gọn nhẹ, chiều dài lắp đặt ngắn, tiết kiệm không gian đáng kể
• Phù hợp: Lắp đặt nơi không gian hẹp, giữa hai mặt bích (wafer type)

Van 1 Chiều Lò Xo Inox (Spring Check Valve - Piston/Disc)

Cấu tạo gồm đĩa van (piston) và lò xo đàn hồi bên trong. Khi áp suất dòng chảy thuận thắng được lực lò xo, đĩa van nâng lên cho lưu chất đi qua; khi áp suất giảm, lò xo đẩy đĩa van trở về vị trí đóng kín.

• Ưu điểm: Đóng van nhanh và dứt khoát, ngay cả khi áp suất thấp nhờ lực lò xo hỗ trợ. Có thể lắp theo mọi hướng (nằm ngang, thẳng đứng đi lên hoặc đi xuống)
• Phù hợp: Hệ thống có dòng chảy không ổn định, áp suất thấp đến trung bình

Van 1 Chiều Nâng Đĩa Inox (Lift Check Valve)

Đĩa van di chuyển theo phương thẳng đứng so với hướng dòng chảy. Khi dòng chảy thuận, áp suất nâng đĩa lên cho lưu chất đi qua xung quanh; khi dòng chảy ngừng, đĩa rơi xuống đóng kín lại nhờ trọng lực.

• Ưu điểm: Độ kín cao, phù hợp với áp suất cao
• Phù hợp: Chỉ lắp trên đường ống nằm ngang; dòng chảy phải đủ mạnh để nâng đĩa

2.2. Phân Loại Theo Kiểu Kết Nối

Kết nối ren (Threaded): Hai đầu ren trong BSP/BSPT/NPT

• Ưu điểm: Lắp đặt nhanh, dễ tháo thay thế
• Phù hợp: DN8 đến DN50, hệ thống nhỏ

Kết nối mặt bích (Flanged): Hai mặt bích bu-lông

• Ưu điểm: Kết nối chắc chắn, chịu áp suất và nhiệt độ cao
• Phù hợp: Hệ thống công nghiệp lớn, áp suất cao

Kết nối hàn (Butt-weld): Hàn trực tiếp vào đường ống

• Ưu điểm: Độ kín cao, không có điểm rò rỉ tiềm ẩn
• Phù hợp: Hệ thống yêu cầu kín tuyệt đối

3. Cấu Tạo Chi Tiết

Mặc dù cơ chế đóng mở có thể khác nhau tùy loại, hầu hết các van 1 chiều inox đều gồm các bộ phận chính sau:



Bộ phận	Vật liệu	Chức năng
Thân van (Body)	Inox SUS304, 304L, 316, 316L đúc hoặc rèn	Vỏ bảo vệ toàn bộ kết cấu bên trong, kết nối với đường ống
Đĩa van / Lá van (Disc/Plate)	Inox 304/316, cao su inox bọc, PTFE bọc	Bộ phận đóng mở - kiểm soát chiều dòng chảy trực tiếp
Trục van / Bản lề (Shaft/Hinge)	Inox 304/316 chịu lực cao	Cố định đĩa van, làm trục xoay khi mở/đóng
Lò xo hồi (Spring)	Thép không gỉ 316 (nếu có)	Hỗ trợ đóng van nhanh khi áp suất dòng chảy giảm
Gioăng làm kín (Seal/Gasket)	PTFE, NBR, EPDM tùy ứng dụng	Đảm bảo kín khi van đóng, ngăn rò rỉ hoàn toàn
Nắp van (Cover/Cap)	Inox 304/316 có thể tháo rời	Bảo vệ kết cấu bên trong, cho phép kiểm tra bảo dưỡng
Vòng đệm / Ron (O-ring)	NBR, EPDM, PTFE	Tăng độ kín tại mối nối thân van và nắp van

4. Thông Số Kỹ Thuật

Thông số	Giá trị
Vật liệu thân	SUS304, SUS304L, SUS316, SUS316L
Kích thước	DN8 đến DN500 (1/4" đến 20") tùy loại và nhà sản xuất
Áp suất làm việc	PN10 đến PN25 (10-25 bar) với kết nối ren; cao hơn với mặt bích
Nhiệt độ làm việc	-20°C đến +200°C (tùy loại gioăng)
Tiêu chuẩn kết nối mặt bích	DIN, JIS, ANSI, BS
Tiêu chuẩn kết nối ren	BSP, BSPT, NPT
Lưu chất phù hợp	Nước, nước nóng, hơi nước, khí nén, dầu, hóa chất tương thích
Vị trí lắp đặt	Nằm ngang, thẳng đứng (tùy từng loại cơ chế)

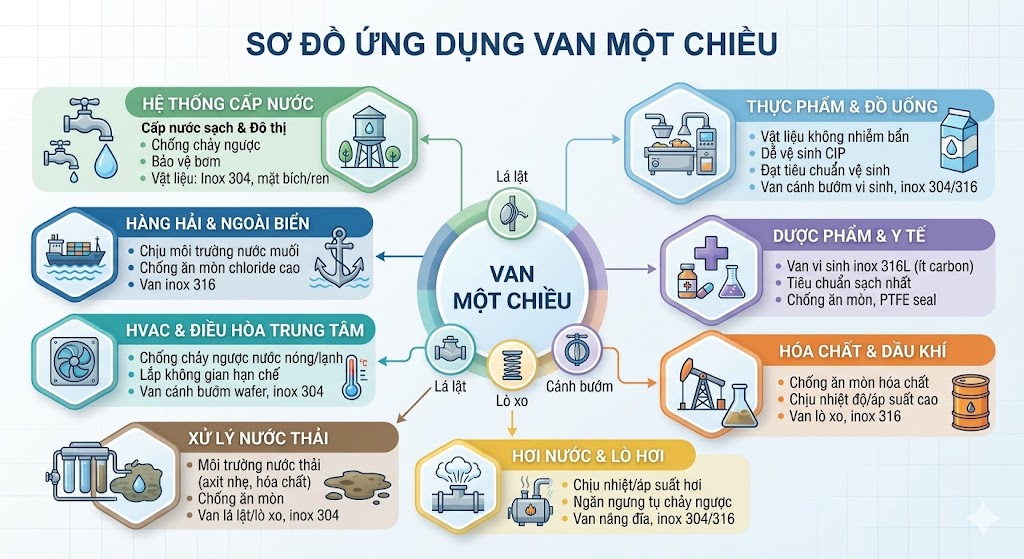

5. Ứng Dụng

6. Hướng Dẫn Lựa Chọn Van 1 Chiều Inox Đúng

Để chọn đúng van 1 chiều inox, cần trả lời 5 câu hỏi theo thứ tự sau:

Câu hỏi 1: Lưu chất là gì?

Xác định rõ lưu chất: nước sạch, nước nóng, hơi nước, hóa chất, dầu, khí nén hay nước thải? Lưu chất quyết định vật liệu inox (304 hay 316) và loại gioăng (NBR, EPDM hay PTFE).

Câu hỏi 2: Nhiệt độ và áp suất làm việc?

Xác định nhiệt độ tối đa và áp suất làm việc thực tế.

Lưu ý: chọn van có thông số cao hơn điều kiện thực tế ít nhất 20% để đảm bảo hệ số an toàn.

Câu hỏi 3: Kích thước đường ống (DN)?

Đo đường kính trong ống tại vị trí lắp đặt. Chọn van có DN bằng đường kính ống, không nên dùng van nhỏ hơn ống vì sẽ tạo điểm thắt giảm lưu lượng.

Câu hỏi 4: Kiểu kết nối phù hợp?

• DN8-DN50, áp suất thấp - trung bình, dễ tháo thay thế → Kết nối ren (BSP/NPT)
• DN50 trở lên, áp suất cao, hệ thống công nghiệp lớn → Kết nối mặt bích (DIN/ANSI/JIS)

Câu hỏi 5: Cơ chế đóng mở nào phù hợp?

• Dòng chảy lớn, ổn định, không gian đủ → Van lá lật (Swing check)
• Không gian hẹp, cần đóng nhanh tránh búa nước → Van cánh bướm wafer
• Dòng chảy không ổn định, áp suất thấp, mọi hướng lắp → Van lò xo
• Hơi nước, dầu, khí áp suất cao, lắp nằm ngang → Van nâng đĩa

Kết Luận

Van 1 chiều inox là thiết bị không thể thiếu trong bất kỳ hệ thống đường ống công nghiệp và dân dụng nào cần kiểm soát chiều dòng chảy và bảo vệ thiết bị khỏi dòng chảy ngược. Với đa dạng chủng loại (lá lật, cánh bướm, lò xo, nâng đĩa), kích cỡ từ DN8 đến DN500, vật liệu inox 304 và 316 và nhiều kiểu kết nối khác nhau, van 1 chiều inox đáp ứng toàn bộ yêu cầu từ hệ thống cấp nước dân dụng đến công nghiệp hóa chất, dược phẩm và dầu khí.

Việc chọn đúng loại, đúng vật liệu và đúng kích thước dựa trên đặc tính lưu chất, nhiệt độ, áp suất và điều kiện lắp đặt thực tế là yếu tố quyết định tuổi thọ và hiệu quả của van trong hệ thống.
