Van một chiều (check valve) là gì? Khi nào cần lắp để bảo vệ hệ thống bơm

Một anh quản lý cơ điện tại khu công nghiệp Tân Bình đứng ngồi không yên vì cụm bơm cấp nước sinh hoạt cứ chạy được vài tuần lại cháy cuộn dây. Sau khi đo đạc dòng điện và kiểm tra tủ điều khiển không phát hiện lỗi, tôi phát hiện đường ống đẩy hoàn toàn trống trơn, không hề lắp đặt check valve công nghiệp nào. Việc hiểu rõ van một chiều là gì và tác dụng bảo vệ của nó trở thành cứu cánh duy nhất giúp nhà máy tránh được những khoản chi phí sửa chữa lặp đi lặp lại.

Van một chiều là gì và vì sao cần cho hệ thống bơm?

Van một chiều là gì? Đây là dòng van tự vận hành chỉ cho phép nước, khí hoặc dầu đi theo một hướng duy nhất và tự động đóng kín khi dòng lưu chất chảy ngược lại. Thiết bị này cực kỳ cần thiết để van một chiều bảo vệ máy bơm khỏi hiện tượng búa nước và ngăn chặn tổn hao áp suất trong đường ống.

Giải thích một cách thực tế tại công trường, van một chiều giống như cánh cửa một chiều ở siêu thị. Nước chỉ có thể đẩy cửa đi ra chứ không thể đi ngược trở lại. Khi máy bơm hoạt động, áp lực đẩy đĩa van mở ra để lưu chất đi qua. Khi bơm dừng, trọng lực hoặc lực lò xo sẽ lập tức ép chặt đĩa van vào ghế van, khóa chặt đường về của lưu chất.

Cách đây hai năm, tôi trực tiếp xử lý một hệ thống bơm tưới tiêu đồi dốc ở Lâm Đồng. Do chênh lệch độ cao lớn, khi cúp điện đột ngột, toàn bộ cột nước cao dội ngược về làm cánh bơm quay ngược với tốc độ cực lớn. Nếu chúng tôi không kịp gắn thêm một chiếc van một chiều lá lật inox ở đầu đẩy, trục bơm chắc chắn đã bị vặn xoắn và gãy đôi.

Không lắp van một chiều gây hậu quả gì?

Không lắp van một chiều chống chảy ngược sẽ khiến dòng lưu chất dội ngược về làm quay ngược cánh bơm, gây hỏng trục, vỡ cánh và cháy motor. Ngoài ra, hiện tượng búa nước (water hammer) xảy ra khi dòng nước va đập đột ngột sẽ làm nứt vỡ đường ống, gây hư hại nghiêm trọng cho toàn hệ thống.

Khi điện lưới tại Việt Nam hay sụt áp đột ngột trong mùa nắng nóng, máy bơm dừng hoạt động ngay lập tức. Toàn bộ cột nước cao hàng chục mét trên đường ống đẩy sẽ đổ dồn về buồng bơm với vận tốc lớn. Lực va đập cơ học này tạo ra tiếng uỳnh uỳnh kinh người, dân trong ngành gọi là hiện tượng búa nước.

Một đường ống DN100 bị xé toạc ngay khớp nối tại một nhà máy chế biến thủy sản ở Tiền Giang cũng chỉ vì nhà thầu bỏ quên chiếc van một chiều ở đầu ra của bơm. Trục máy bơm cũng bị cong vênh hoàn toàn sau sự cố đó. Chi phí thay trục và vá ống lúc đó tốn gấp chục lần tiền mua một chiếc van một chiều chất lượng.

Các loại van một chiều phổ biến (lá lật, bi, đĩa)

Để bảo vệ hệ thống hiệu quả, việc lựa chọn đúng phân loại van một chiều phù hợp với môi chất vận hành là vô cùng quan trọng. Dưới đây là ba dòng van thông dụng nhất tại các nhà máy hiện nay:

• Van một chiều lá lật (Swing Check): Sử dụng đĩa van treo trên bản lề. Khi có dòng chảy, đĩa van lật lên. Khi dừng chảy, đĩa tự động hạ xuống bằng trọng lực. Dòng này phù hợp cho đường ống nằm ngang, lưu chất sạch hoặc có cặn nhỏ.
• Van một chiều dạng đĩa (Spring Disc): Sử dụng lò xo ép đĩa van dọc theo trục đường ống. Van đóng mở rất nhanh, chống búa nước cực tốt và có thể lắp đặt linh hoạt theo cả phương đứng và ngang.
• Van một chiều dạng bi (Ball Check): Sử dụng một quả bóng bằng kim loại bọc cao su di chuyển lên xuống. Thiết kế này hạn chế tối đa tình trạng kẹt van, cực kỳ thích hợp cho nước thải hoặc lưu chất đặc sệt.

Bảng so sánh thông số kỹ thuật các loại van một chiều

Tiêu chí so sánh	Van một chiều lá lật (Swing Check)	Van một chiều đĩa lò xo (Spring Disc)	Van một chiều dạng bi (Ball Check)
Kích thước danh nghĩa	DN50 - DN600 (2" - 24")	DN15 - DN200 (1/2" - 8")	DN50 - DN300 (2" - 12")
Áp suất làm việc	PN10, PN16, PN25 (10 - 25 bar)	PN16, PN40 (16 - 40 bar)	PN10, PN16 (10 - 16 bar)
Nhiệt độ làm việc	-10°C đến 120°C (gang), 200°C (inox)	-20°C đến 400°C (inox/thép)	-10°C đến 80°C
Vật liệu thân van	Gang dẻo, đồng, inox 304/316	Inox 304/316, đồng, thép carbon	Gang dẻo bọc cao su, nhựa PVC
Kiểu kết nối	Mặt bích (JIS, DIN, ANSI), Ren	Kẹp bích (Wafer), Ren	Mặt bích, Ren
Kiểu tác động	Tự vận hành (bản lề lật tự do)	Tự vận hành (lò xo đàn hồi)	Tự vận hành (bi tự nâng/hạ)
Tiêu chuẩn áp dụng	BS EN 12334, ASME B16.34	API 594, DIN EN 558	EN 12050-4, ASME B16.1
Ứng dụng tiêu biểu	Nước cấp, PCCC, xử lý nước thải sạch	Hơi nóng lò hơi, khí nén, hóa chất	Nước thải thô, chất lỏng sệt, bơm bùn

Các ưu điểm nổi bật của dòng van một chiều chất lượng cao

• Khả năng làm kín vượt trội: Các dòng van sử dụng đệm cao su EPDM hoặc PTFE đạt độ kín khít tuyệt đối, giữ cho áp suất đường ống không bị sụt trong suốt 24 giờ dừng máy.
• Thời gian phản hồi siêu tốc: Thiết kế đĩa lò xo phản hồi chỉ mất khoảng 0.05 giây để đóng kín hoàn toàn ngay khi dòng chảy dừng lại, triệt tiêu hoàn toàn nguy cơ búa nước trước khi nó kịp hình thành.
• Tuổi thọ cơ học cao: Tôi từng tháo một chiếc van một chiều inox lắp tại nhà máy nhuộm ở Bình Dương sau 3 năm vận hành liên tục (khoảng hơn 1 triệu chu kỳ đóng mở). Phần đĩa van và bản lề vẫn nguyên vẹn, không hề có hiện tượng rơ lỏng hay rò rỉ.

Nên lắp van một chiều ở vị trí nào trên đường ống?

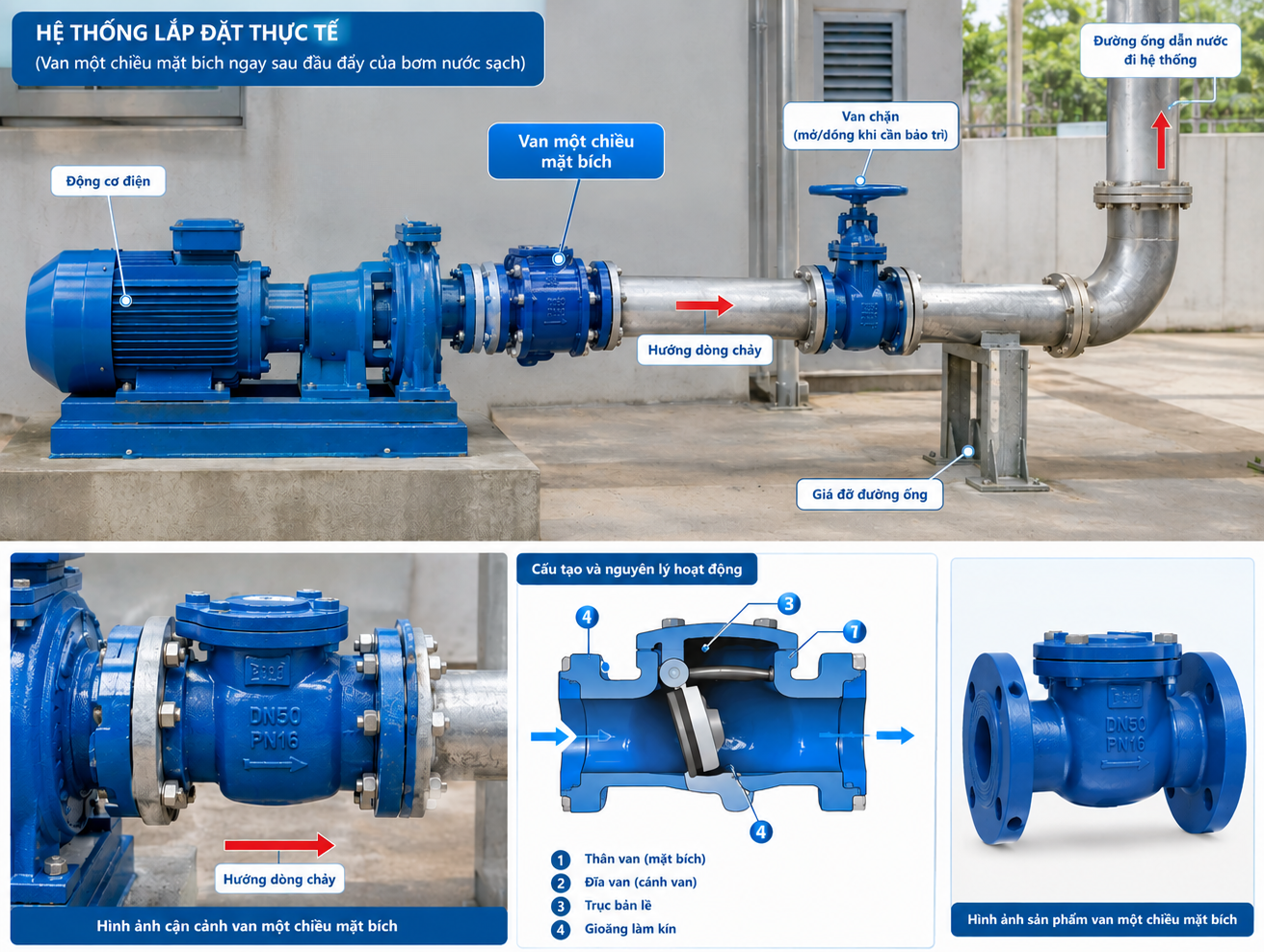

Để biết lắp van một chiều ở đâu, bạn cần lắp ngay phía sau đầu ra của máy bơm (trên đường ống đẩy) và trước van chặn (van cổng hoặc van bướm). Đối với hệ thống bơm hút sâu, van một chiều còn được lắp ở dưới cùng ống hút, gọi là van chân (rọ bơm) để giữ nước mồi.

Sơ đồ lắp đặt chuẩn kỹ thuật từ máy bơm ra sẽ theo thứ tự: Máy bơm -> Khớp nối mềm -> Van một chiều -> Van chặn (van cổng/van bướm) -> Đường ống chính. Việc lắp van chặn sau van một chiều giúp chúng ta dễ dàng khóa nước lại để tháo dỡ, bảo dưỡng van một chiều hoặc máy bơm mà không lo nước từ bồn chứa trên cao đổ ngược xuống phòng bơm.

Một lỗi thực tế tôi rất hay gặp tại các công trình là thợ thi công lắp van một chiều ngay sát cút cong 90 độ. Khi dòng nước đi qua cút cong sẽ tạo ra dòng xoáy không đều, đập liên tục vào đĩa van gây ra tiếng ồn lớn và làm mỏi kim loại, dẫn đến gãy chốt bản lề chỉ sau vài tháng. Khoảng cách lắp đặt van một chiều tiêu chuẩn phải cách các co cút ít nhất bằng 5 lần đường kính ống (5D).

Kinh nghiệm chọn van một chiều theo lưu lượng bơm

Chọn van một chiều không đơn giản là đường ống phi bao nhiêu thì mua van cỡ đó. Một kỹ sư giàu kinh nghiệm luôn tính toán dựa trên vận tốc dòng chảy qua van. Vận tốc dòng chảy lý tưởng đối với nước sạch dao động từ 1.5 đến 2.5 m/s. Nếu chọn van quá lớn so với lưu lượng thực tế, đĩa van không thể mở hết hành trình, gây ra hiện tượng rung lắc (chattering) và mài mòn nhanh các chi tiết cơ khí.

Ngược lại, nếu chọn van quá nhỏ, tổn thất áp suất qua van sẽ tăng lên rất cao. Điều này bắt buộc máy bơm phải hoạt động nặng hơn để bù áp, gây tiêu hao điện năng và giảm tuổi thọ của bơm.

Khi chọn van cho hệ thống nước nóng lò hơi ở các nhà máy dệt may, tôi luôn ưu tiên van một chiều hơi dạng đĩa bằng inox 316 hoặc thép rèn chịu nhiệt để đảm bảo độ bền. Với hệ thống bơm nước sạch PCCC tại các chung cư cao tầng ở TP.HCM, dòng van một chiều lá lật hai cánh bướm (Dual Plate Check Valve) là lựa chọn hàng đầu vì khả năng giảm chấn búa nước cực tốt và tiết kiệm tối đa diện tích lắp đặt trong phòng bơm chật hẹp.

Ứng dụng thực tế tại Việt Nam

• Cấp nước & Xử lý nước: Nhà máy cấp nước sạch công suất 5000 m3/ngày đêm thường dùng van một chiều lá lật gang mặt bích kích thước DN200, DN300 để bảo vệ cụm bơm ly tâm trục ngang.

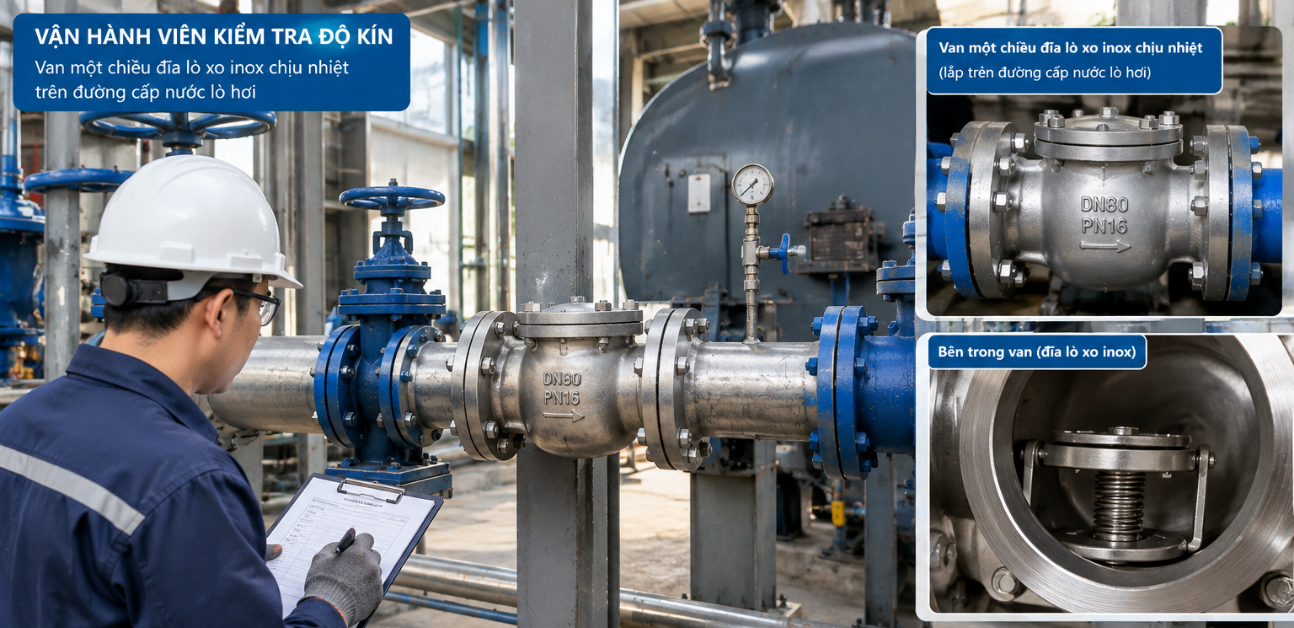

• Lò hơi & Hệ thống hơi công nghiệp: Các nhà máy dệt nhuộm, sấy gỗ sử dụng van một chiều đĩa lò xo inox DN50, DN80 lắp trên đường nước cấp vào lò hơi để ngăn hơi nước nóng áp suất cao (8-10 bar) sục ngược lại làm hỏng bơm cấp nước.
• Thực phẩm & Đồ uống (F&B): Nhà máy sữa, bia thường dùng van một chiều nối clamp nhanh bằng inox 316L vi sinh, kích thước DN25 đến DN65 nhằm đảm bảo không có góc chết tích tụ vi khuẩn và chịu được quá trình súc rửa CIP bằng hóa chất nóng.

Lời khuyên từ kỹ sư thực chiến

• Hãy lên lịch kiểm tra định kỳ van một chiều ít nhất 6 tháng một lần để loại bỏ cáu cặn, rác bám vào đệm van gây rò rỉ dòng chảy ngược.
• Khi lắp đặt van một chiều lá lật, bắt buộc phải lắp theo đúng chiều mũi tên đúc nổi trên thân van và đảm bảo trục bản lề luôn nằm ngang để van đóng mở tự nhiên bằng trọng lực.
• Trong điều kiện điện lưới tại Việt Nam hay sụt áp đột ngột, nên đầu tư thêm tủ điều khiển có biến tần khởi động mềm cho bơm để giảm thiểu tối đa hiện tượng búa nước tác động lên hệ thống van.

Hệ thống bơm của bạn đã thực sự an toàn?

Đừng để một sự cố mất điện bất ngờ làm hỏng cả khối tài sản máy bơm hàng trăm triệu đồng chỉ vì thiếu một chiếc van một chiều chất lượng. Việc đầu tư đúng chủng loại van ngay từ đầu luôn là phương án tiết kiệm chi phí vận hành và bảo trì tốt nhất cho nhà máy của bạn.

Nếu bạn đang phân vân chưa biết chọn dòng van một chiều nào phù hợp nhất cho hệ thống của mình, hãy liên hệ ngay với chúng tôi tại HQ Pneumatic để nhận tư vấn kỹ thuật chuyên sâu và báo giá tối ưu nhất.

Lưu ý: Các thông số và chi phí trong bài mang tính chất tham khảo, có thể thay đổi tùy thuộc vào thời điểm, thương hiệu sản xuất và điều kiện vận hành thực tế của từng nhà máy. Cập nhật lần cuối: tháng 01/2026.
